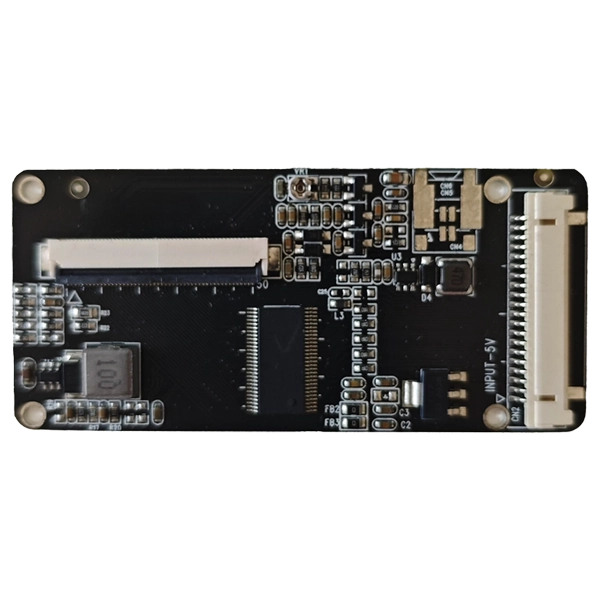

Habang patuloy na umuunlad ang mga pang-industriyang LCD panel, maraming naka-embed na system ang nangangailangan ng maaasahang conversion ng signal sa pagitan ng iba't ibang interface ng display. ng SKY-TDMLVDS sa TTL Signal Conversion Boardnagbibigay ng propesyonal na solusyon para sa mga inhinyero na kailangang magmaneho ng TTL/RGB TFT LCD panel sa pamamagitan ng mga LVDS output habang pinapanatili ang mahusay na kalidad ng imahe at katatagan ng system, lahat habang binabawasan ang kabuuang gastos.
Partikular na idinisenyo para sa mga industriyal na kapaligiran, ang converter board na ito ay nagsasama ng high-efficiency power management, optimized na layout ng PCB, at industrial-grade na mga bahagi upang matiyak ang matatag na operasyon sa ilalim ng mga mahirap na kondisyon. Kung ikukumpara sa mga alternatibong grade ng consumer, nag-aalok ito ng mahusay na pagganap ng EMC (Electromagnetic Compatibility), mas mababang mga emisyon ng EMI (Electromagnetic Interference), mas mahabang buhay ng pagpapatakbo, at mas mataas na compatibility sa mga pang-industriyang LCD module.
Magsasama man ng bagong LCD sa umiiral nang kagamitan o mag-upgrade ng mga legacy system, epektibong pinaiikli ng board na ito ang oras ng pag-develop at pinapadali ang pagsasama ng system.
Hindi tulad ng mga karaniwang development board, itong LVDS to TTL Signal Conversion Board ay na-optimize para sa tuluy-tuloy na operasyon sa mga pang-industriyang kapaligiran.
Kabilang dito ang:
- Industrial-grade na disenyo ng PCB
- Matatag na LVDS input architecture
- TTL/RGB 50-pin LCD output
- Mababang-ingay na disenyo ng power supply
- High-efficiency LED backlight driver
- Naaayos na boltahe ng VCOM
- Napakahusay na pagganap ng EMC
- Mababang paggamit ng kuryente
- Mataas na bilis ng integridad ng signal
- Mahabang bahagi ng lifecycle

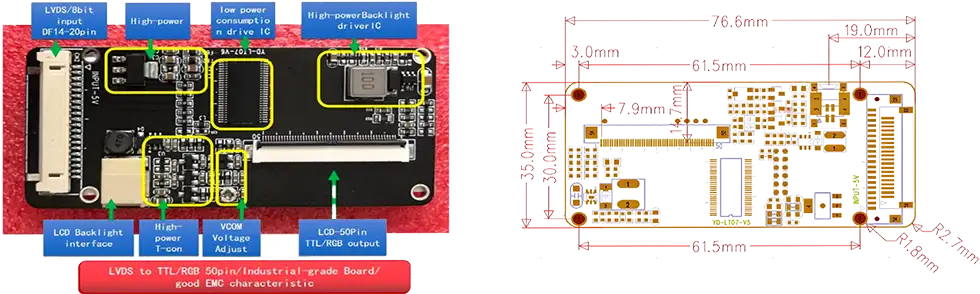

Ang compact na mekanikal na disenyo ay ginagawang angkop din para sa mga naka-embed na produkto kung saan limitado ang espasyo sa pag-install.
Ang maingat na na-optimize na differential routing ay pinapaliit ang pagbaluktot ng signal at sinisigurado ang matatag na paghahatid ng imahe.
Binabawasan ng layout ng PCB at disenyo ng kuryente ang electromagnetic interference, na ginagawang mas madali ang sertipikasyon para sa mga kagamitang pang-industriya.
Sinusuportahan ang malawak na hanay ng mga pang-industriyang TFT LCD panel gamit ang TTL/RGB 50 pins na mga interface.
Binabawasan ng pinagsamang high-efficiency power circuitry ang pagbuo ng init at pinapabuti ang pangkalahatang pagiging maaasahan.
Nagbibigay-daan sa mga inhinyero na i-fine-tune ang performance ng display para sa iba't ibang LCD panel.
Nagbibigay ng pare-parehong liwanag na may mahusay na pangmatagalang katatagan.
Pinapasimple ng mga karaniwang konektor ang pag-install at pinapaikli ang mga siklo ng pagbuo ng produkto.
| item | Pagtutukoy |
| Input Interface | LVDS (8bit) |
| Interface ng Output (LCD). | TTL/RGB 50 pin |
| Boltahe ng Input | 5V |
| Driver ng Backlight | Pinagsamang LED Driver |
| Pagsasaayos ng VCOM | Sinusuportahan |
| Operating Temperatura | -20°C hanggang +70°C |
| Custom na Disenyo | Sinusuportahan |
| Pin | Signal | Pin | Signal |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD | 8 | MODE |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | I-RESET |
| 45 | NC | 46 | Vcom |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Pin | Signal | Pin | Signal |
| 1 | Vin(5V) | 2 | Vin(5V) |
| 3 | GND | 4 | GND |
| 5 | R0- | 6 | R0+ |
| 7 | GND | 8 | R1- |
| 9 | R1+ | 10 | GND |
| 11 | R2- | 12 | R2+ |
| 13 | GND | 14 | TCLK- |
| 15 | TCLK+ | 16 | GND |
| 17 | R3- | 18 | R3+ |
| 19 | ON/OFF | 20 | PWM |
Ang board na ito ay iniakma para sa mga pang-industriyang aplikasyon at ito ay lubos na angkop para sa hinihingi na mga pang-industriya na kapaligiran, tulad ng mga pang-industriyang HMI, pang-industriya na kagamitan, lottery machine, at mga medikal na kagamitan.
Sa kasalukuyan, sinusuportahan ng produktong ito ang mga partikular na signal ng interface. Kung kailangan mo ng iba't ibang signal ng interface, mangyaring ibigay ang mga detalye ng interface ng LCD, at muling idisenyo namin ang board nang naaayon upang matugunan ang iyong mga pangangailangan.
Kailan Mo Kailangan ang Conversion Board na Ito?
Karamihan sa mga pang-industriya na LCD panel ngayon ay gumagamit ng LVDS o eDP na mga interface. Gayunpaman, nangangailangan pa rin ng TTL/RGB (parallel RGB) signal ang maraming legacy na disenyo ng kagamitan at ilang partikular na espesyal na display module. Narito kung kailan mo kailangan ang board na ito:
Gamitin ang Lupon na Ito Kung:
- Ang iyong system ay naglalabas ng mga LVDS signal ngunit ang iyong LCD panel ay nangangailangan ng TTL/RGB input
- Mayroon kang legacy na display panel na may 50-pin na TTL interface
- Nag-a-upgrade ka ng isang system ngunit pinapanatili mo ang isang umiiral nang TTL panel
- Kailangan mong subukan o patunayan ang mga TTL panel gamit ang LVDS signal source
Ang Direktang LVDS na Koneksyon ay Sapat Kung:
- Parehong gumagamit ang iyong source at panel ng LVDS (walang conversion na kailangan)
- May mga eDP o HDMI input ang iyong panel
- Nagdidisenyo ka ng bagong system na may modernong mga panel ng interface
Ang board na ito ay partikular na idinisenyo para sa senaryo ng conversion---na nagbibigay-daan sa mga inhinyero na muling gamitin ang mga kasalukuyang TTL panel na may mas bagong LVDS-equipped na pang-industriyang mga computer o naka-embed na controller.
Niresolba namin ang mga totoong hamon na kinakaharap ng mga customer ng OEM sa panahon ng pagsasama ng LCD. Sa pamamagitan ng pagsuporta sa conversion sa pagitan ng iba't ibang LVDS output source at partikular na 50-pin TTL LCD panels, inaalis namin ang pangangailangan para sa mga muling pagdidisenyo ng system. Ang board ay nagtatampok ng isang independiyenteng arkitektura ng kapangyarihan na nagpapaliit ng mga pagbabago sa boltahe upang mapahusay ang pangkalahatang katatagan ng produkto, habang ang pang-industriya-grade PCB routing ay makabuluhang nagpapabuti sa pagganap ng EMC at binabawasan ang pagkagambala ng system. Higit pa rito, nag-aalok kami ng komprehensibong pagpapasadya; ibigay lang ang iyong mga kinakailangan para sa mga kahulugan ng interface, mga uri ng connector, at mga posisyon ng mounting hole, at maghahatid kami ng kumpletong disenyo na perpektong tumutugma sa iyong kagamitan.
Ang pagpili sa amin ay nangangahulugan ng higit pa sa pagbili ng isang LVDS hanggang TTL Signal Conversion Board---nakikipagsosyo ka sa isang bihasang kaalyado sa engineering sa industriyal na pagsasama ng display.
Nagbibigay kami ng komprehensibo, one-stop na solusyon na kinabibilangan ng OEM at ODM custom development, LCD compatibility evaluation, cable customization, firmware optimization, small-batch prototyping, mass production na kakayahan, mahigpit na inspeksyon ng kalidad, at pangmatagalang availability ng produkto. Ang aming all-in-one na diskarte ay nakakatulong na alisin ang mga hindi kinakailangang panganib sa kalidad na kadalasang nauugnay sa pagkuha mula sa maraming mga supplier.
A: Ang board ay may malawak na suporta para sa 50-pin TTL/RGB LCD panel na may parehong pinout na kahulugan.
A: Oo. Ang uri ng connector, pagtatalaga ng pin, haba ng cable, at kahulugan ng interface ay maaaring ganap na ma-customize.
A: Oo. Nagbibigay kami ng kaukulang firmware at mga configuration ng hardware na iniayon sa iba't ibang LCD resolution at mga kinakailangan sa timing.
A: Talagang. Dinisenyo gamit ang pang-industriya na mga bahagi at na-optimize para sa pagganap ng EMC (Electromagnetic Compatibility), ang board na ito ay binuo para sa tuluy-tuloy at matatag na operasyon.
A: Oo. Nag-aalok kami ng mga kumpletong cable assemblies, kabilang ang mga LVDS cable, backlight cable, power cable, at custom harnesses.
A: Oo. Ang aming koponan sa engineering ay magagamit upang tulungan ka sa pagsusuri sa pagiging tugma ng LCD, pag-debug ng interface, at pagsasama ng system.
A: Ang mga karaniwang modelo ay karaniwang may lead time na 2 hanggang 3 linggo. Para sa mga pasadyang proyekto, ang oras ng paghahatid ay nakasalalay sa pagiging kumplikado ng disenyo.
A: Oo. Lubos naming hinihikayat ang mga sample na order para sa pag-verify ng engineering bago ang mass production.
A: Oo. Para sa mga proyektong pang-industriya, sinusuportahan namin ang mahabang buhay ng produkto at nagbibigay ng pangmatagalang pagpaplano ng supply hangga't maaari.
A: Ang karaniwang bersyon ay sumusuporta sa single-channel na LVDS input (8-bit). Para sa mga kinakailangan sa pag-input ng dual-channel na LVDS, maaari naming i-customize ang disenyo ng board batay sa iyong partikular na timing ng LCD panel at mga detalye ng connector. Pakibigay ang numero ng modelo ng iyong panel o kahulugan ng interface para sa pagsusuri.
