Ang mga kagamitang pang-industriya ay madalas na nangangailangan ng iba't ibang mga interface ng video depende sa platform ng hardware ng customer. Ang mga tradisyonal na LCD controller board ay karaniwang sumusuporta lamang sa isang panel interface, na pinipilit ang mga inhinyero na muling idisenyo ang hardware o bumili ng maramihang controller board para sa iba't ibang proyekto.

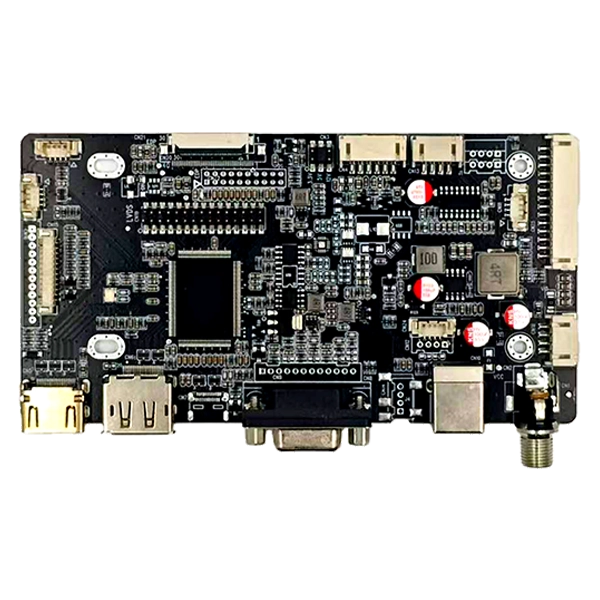

ng SKY-TDMHDMI at DP at VGA at Type C Sa LVDS EDP Interface AD Boardinaalis ang mga limitasyong ito sa pamamagitan ng pagsasamaHDMI, DisplayPort, VGA at USB Type-Cmga input ng video kasama ngLVDS at eDPipakita ang mga output sa isang pang-industriya-grade PCB.
Gumagawa ka man ng bagong HMI, nag-a-upgrade ng legacy na kagamitan o nagsasama ng naka-embed na display sa pang-industriyang makinarya, sinusuportahan ng isang controller board ang maraming LCD configuration habang binabawasan ang oras ng engineering, gastos ng imbentaryo at pagiging kumplikado ng produkto.
Dinisenyo para sa pangmatagalang mga pang-industriyang aplikasyon, ang board ay naghahatid ng matatag na kalidad ng imahe, nababaluktot na mga opsyon sa kapangyarihan at mga komprehensibong peripheral na interface para sa mga tagagawa ng kagamitan sa OEM at mga integrator ng system.

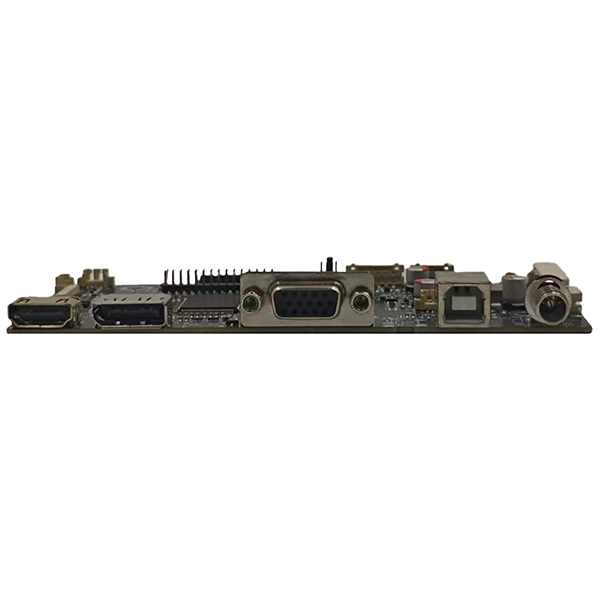

Ang Interface AD Board na ito ay nagsasama ng maraming opsyon sa pag-input at ganap na katugma sa mga pinakakaraniwang pinagmumulan ng video ngayon:HDMI, DisplayPort (DP), VGA, at USB Type-C (DP Alt Mode). Nagbibigay-daan ito sa mga customer na walang putol na lumipat sa pagitan ng iba't ibang host platform nang hindi nangangailangan ng karagdagang mga converter board.

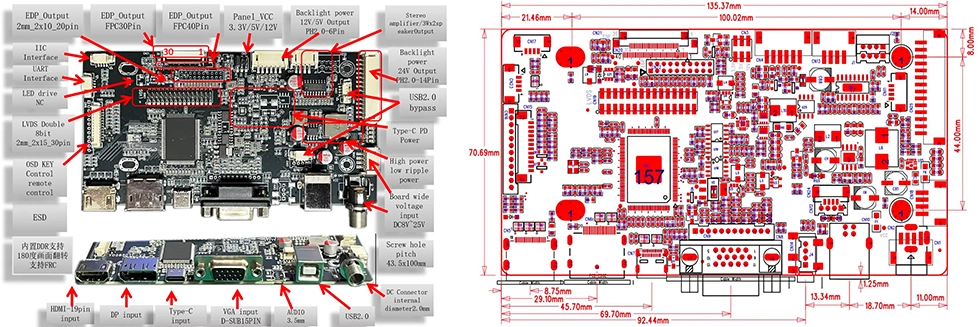

Ang HDMI at DP at VGA at Type C To LVDS EDP Interface AD Board ay ganap na tugma sa parehong mga pangunahing pamantayan ng interface ng LCD. Kasama sa mga available na opsyon sa display output ang dual-channel na 8-bit LVDS, 20-pin eDP, 30-pin eDP FPC, at 40-pin eDP FPC. Tamang-tama ito para sa malawak na hanay ng mga pang-industriyang TFT LCD module, mula sa 7-inch na mga screen hanggang sa malalaking format na mga display.
Hindi tulad ng mga consumer-grade display board, itong HDMI at DP at VGA at Type-C To LVDS EDP Interface AD Board ay partikular na idinisenyo para sa mataas na detalye at hinihingi na mga pang-industriyang application. Kasama sa mga pangunahing tampok ng hardware nito ang isang malawak na boltahe ng input ng DC (8V-25V), low-ripple industrial power design, pinahusay na ESD (Electrostatic Discharge) na proteksyon, at ang paggamit ng industrial-grade na mga bahagi upang matiyak ang pangmatagalang matatag na operasyon. Ito ay partikular na angkop para sa mga kumplikadong kapaligiran tulad ng mga panlabas na setting at mga kondisyon ng mataas na temperatura, na ginagarantiyahan ang pare-parehong katatagan ng display.
Ang HDMI at DP at VGA at Type C To LVDS EDP Interface AD Board na ito ay malawakang ginagamit sa mga produktong pang-industriya na tumatakbo sa mga kumplikadong kapaligiran. Kasama sa mga karaniwang sitwasyon ng application ang mga pang-industriyang HMI terminal, open-frame touch monitor, CNC machine interface, medical diagnostic equipment, at machine vision system.
Bawat display project ay natatangi. Nagbibigay kami ng komprehensibong teknikal na suportang serbisyo, kabilang ang pag-verify ng compatibility ng LCD panel, pag-optimize ng firmware, pagbabago ng EDID (Extended Display Identification Data), pag-tune ng parameter ng backlight, custom na disenyo ng LVDS at eDP cable, at pag-print ng logo ng PCB. Nangangailangan man ang iyong proyekto ng karaniwang controller board o ganap na na-customize na solusyon, naghahatid ang SKY-TDM ng propesyonal na suporta sa engineering sa bawat yugto ng lifecycle ng produkto.
| item | Pagtutukoy |
| Input ng Video | HDMI, DisplayPort(DP), VGA, Type-C |
| Display Output | LVDS, eDP (20pin/30pin/40pin) |
| Boltahe ng Panel | 3.3V/5V/12V |
| Output ng Backlight | 5V/12V/24V |
| Audio | 3W x 2 Amplifier |
| Boltahe ng Input | 8~28V |
| Operating Temperatura | -20°C hanggang 80°C |
| Pin | Signal | Pin | Signal |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | VCC(3.3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Pin | Signal | Pin | Signal |
| 1 | NC | 2 | GND |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | GND | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | GND |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | GND | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | GND |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | GND | 18 | VCC(3.3/5/12V) |
| 19 | VCC(3.3/5/12V) | 20 | VCC(3.3/5/12V) |
| 21 | VCC(3.3/5/12V) | 22 | NC |
| 23 | GND | 24 | GND |
| 25 | GND | 26 | GND |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_EN |
| 35 | NC | 36 | NC |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | NC |
| Pin | Signal | Pin | Signal |
| 1 | NC | 2 | GND |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | GND | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | GND |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | GND | 12 | VCC(3.3/5/12V) |
| 13 | VCC(3.3/5/12V) | 14 | NC |
| 15 | GND | 16 | GND |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_EN |
| 23 | BK_PWM | 24 | NC |
| 25 | NC | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | NC |
| Pin | Signal | Pin | Signal |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | GND | 4 | GND |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | GND | 14 | GND |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | GND | 18 | GND |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| Pin | Signal |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | ON/OFF |
| 5 | +12V/5V |
| 6 | +12V/5V |
Ang suplay ng hardware ay pundasyon lamang; ang serbisyo ay ang garantiya para sa pangmatagalang tagumpay. Nakatuon ang SKY-TDM na pabilisin ang paglulunsad ng iyong proyekto at ganap na lutasin ang iyong mga hamon sa supply chain. Nagbibigay kami ng sumusunod na pangunahing suporta:
- Mahabang Ikot ng Buhay ng Produkto:Matatag at maaasahang mga kakayahan sa paggawa ng masa.
- Komprehensibong Suporta sa Teknikal:Tulong sa pagsubok sa pagiging tugma ng LCD at mga custom na signal cable.
- Flexible na Modelo ng Produksyon:Mababang MOQ (Minimum Order Quantity) at mabilis na pagtugon sa teknikal.
- Mga All-in-One na Display Solutions:Ang mga touchscreen at LCD panel ay ipinadala bilang isang katugmang hanay upang matugunan ang magkakaibang pangangailangan.
A: Oo. Ito ay katugma sa mga pang-industriya-grade TFT LCD panel na nagtatampok ng alinman sa LVDS o eDP na mga interface. Maaari naming irekomenda ang mga naaangkop na konektor at firmware batay sa iyong partikular na modelo ng panel.
A: Ang board ay sumusuportaHDMI, DisplayPort, VGA, at USB Type-C(na may DP Alt Mode), na tinitiyak ang malawak na pagkakatugma sa iba't ibang mga pang-industriya na computer at mga naka-embed na system.
A: Oo. Nag-aalok kami ng mga komprehensibong serbisyo sa pag-customize ng firmware, kabilang ang mga pagsasaayos ng timing, configuration ng EDID (Extended Display Identification Data), pag-customize ng logo ng boot, at pag-optimize ng parameter ng panel.
A: Sinusuportahan ng controller board ang malawak na hanay ng input ng DC8V hanggang 25V, ginagawa itong ganap na katugma sa parehong 12V at 24V na pang-industriyang power supply system.
A: Oo. Gumagawa kami ng mga customized na LVDS cable, eDP FPC cable, backlight cable, at power harness para matiyak ang plug-and-play na integration para sa aming mga customer.
A: Oo. Sinusuportahan namin ang pag-print ng logo ng PCB silkscreen, pag-customize ng firmware, mga pagbabago sa connector, mga cable assemblies, at kumpletong mga serbisyo sa pagbuo ng ODM.
A: Ang output ng LVDS ay sumusuporta hanggang sa1920×1080 @ 60Hz(dual-channel 8-bit). Sinusuportahan ng output ng eDP ang hanggang sa3840×2160 @ 60Hz(4K UHD), depende sa detalye ng panel at kalidad ng cable. Para sa 4K application, inirerekomenda namin ang paggamit ng eDP interface para sa pinakamainam na bandwidth.
A: Oo. Sinusuportahan ng board ang 180° na pag-ikot ng imahe sa pamamagitan ng configuration ng firmware. Para sa 90°/270° rotation (portrait mode), maaari naming i-customize ang firmware batay sa iyong panel at mga kinakailangan sa application. Mangyaring tukuyin ang iyong pangangailangan sa oryentasyon kapag naglalagay ng order.
Naghahanap ng mapagkakatiwalaanHDMI at DP at VGA at Type C Sa LVDS EDP Interface AD Boardpara sa iyong susunod na naka-embed na display project?
Upang magrekomenda ng pinakaangkop na solusyon, mangyaring ibigay ang sumusunod na impormasyon kapag gumagawa ng isang pagtatanong:
- Numero ng modelo ng LCD panel
- Kinakailangang interface ng pag-input ng video (HDMI, DP, VGA, o USB Type-C)
- Input power boltahe
- Mga kinakailangan sa backlight
- Tinantyang taunang dami
- Mga kinakailangan sa pag-customize ng OEM o firmware
Susuriin ng aming engineering team ang iyong mga detalye at magbibigay ng katugmang solusyon, mga teknikal na rekomendasyon, at isang quotation sa loob ng 24 na oras ng negosyo.
