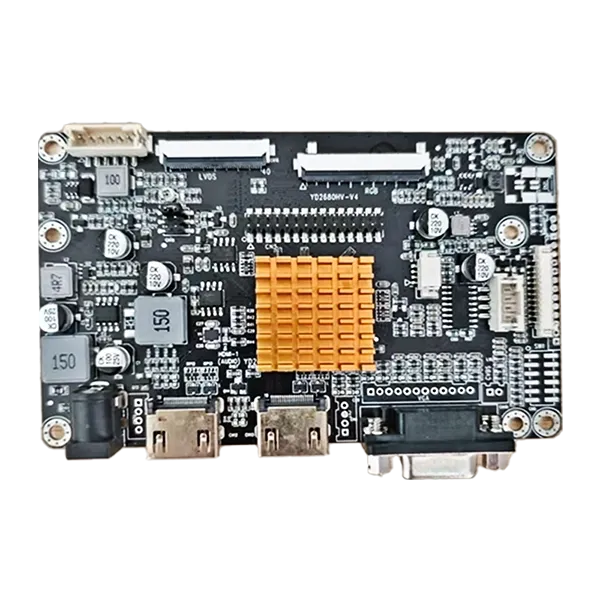

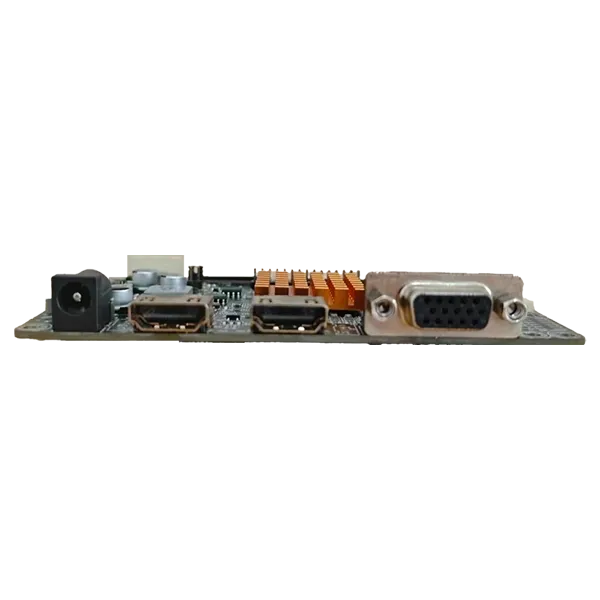

Ang mga modernong kagamitang pang-industriya ay nangangailangan ng mga flexible na interface ng display, mahusay na kalidad ng larawan, at mahabang ikot ng buhay ng produkto. Ang aming2-HDMI hanggang LVDS TTL Interface AD Boarday partikular na binuo para sa mga tagagawa ng kagamitan ng OEM na kailangang ikonekta ang mga pinagmumulan ng signal ng HDMI sa mga pang-industriyang TFT LCD panel.
Pagsuportadalawahang HDMI video input, ang controller board ay nagko-convert ng mga digital na signal sa mga LVDS o TTL interface, na ginagawa itong angkop para sa isang malawak na hanay ng mga LCD panel mula sa maraming mga tagagawa. Nag-a-upgrade ka man ng isang kasalukuyang display o bumubuo ng bagong naka-embed na system, nag-aalok ang controller board na ito ng maaasahan at cost-effective na solusyon.
Hindi tulad ng mga consumer display board, ito ay na-optimize para sa tuluy-tuloy na pang-industriya na operasyon na may matatag na pagganap, mahusay na mga katangian ng EMC, at pangmatagalang pagkakaroon ng bahagi.

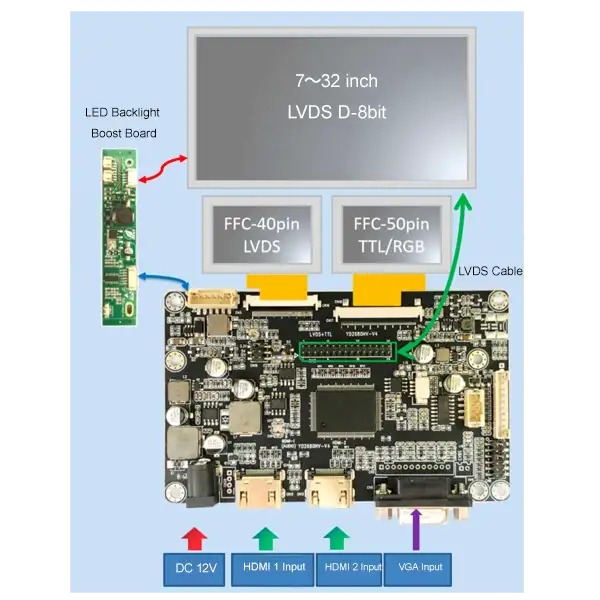

Dual HDMI Input:Sinusuportahan ang paglipat sa pagitan ng dalawang pinagmumulan ng signal ng HDMI, na makabuluhang nagpapahusay sa flexibility ng system.
Dual LVDS at TTL Output:Sinusuportahan ang parehong LVDS at RGB TTL (Parallel RGB) LCD panel, na epektibong binabawasan ang mga gastos sa muling pagdidisenyo ng hardware.
Malawak na LCD Compatibility:Tugma sa mga pang-industriyang TFT LCD panel na mula 7 hanggang 32 pulgada (nako-customize batay sa mga partikular na detalye ng panel).
Superior na Kalidad ng Larawan:Nagtatampok ng HD image processing, mababang signal interference, stable na performance ng kulay, at mabilis na mga oras ng pagtugon.
Disenyo ng Industrial-Grade:Ininhinyero para sa malupit na pang-industriyang kapaligiran at tuluy-tuloy, pangmatagalang operasyon.
Flexible na Firmware Configuration:Sinusuportahan ang customized na firmware development batay sa LCD resolution, mga parameter ng timing, mga kahulugan ng interface, at mga partikular na kinakailangan ng customer.
Tamang-tama para sa industriyal na automation, mga medikal na device, self-service kiosk, digital signage, at mga naka-embed na display, ang board na ito ay ganap na nakakatugon sa mga hinihinging pamantayan ng mga industriyang ito.
Binuo upang mapaglabanan ang hinihingi na mga pang-industriyang kapaligiran, ang board na ito ay nagtatampok ng advanced na signal at proteksyon ng boltahe. Ito ay epektibong nag-aalis ng signal interference at nagpapakita ng kawalang-tatag, na tinitiyak ang walang kamali-mali na pagganap kahit na sa pinakakumplikadong mga kondisyon.
Hindi tulad ng mga supplier ng controller board na nagbibigay lamang ng mga elektronikong bahagi, kami ay isang propesyonal na tagagawa ng touch screen na nakatuon sa paghahatid ng kumpletong mga serbisyo sa pagsasama ng display. Kasama sa Aming Mga Pangunahing Kakayahan ang:
Tumutulong kami sa pagpili ng perpektong pang-industriya-grade LCD, pag-customize ng capacitive o resistive touch screen, pag-configure ng mga LCD controller board, pagbibigay ng optical bonding para sa mga LCD module, pag-customize ng cover glass, at pagbibigay ng katugmang LCD interface cable assemblies. Ito ay makabuluhang binabawasan ang iyong pagiging kumplikado ng sourcing at epektibong pinaikli ang iyong ikot ng pagbuo ng produkto.
Nag-aalok kami ng mga komprehensibong opsyon sa pag-customize, kabilang ang configuration ng LCD resolution, LVDS pin mapping, TTL timing adjustments, firmware optimization, backlight at brightness control, OSD menu languages, startup logo customization, cable pin definitions, connector type customization, at mechanical mounting structure requirements. Lubos kaming interesado sa pakikipagtulungan sa mga customer sa mga proyekto ng OEM at ODM.
Bilang isang propesyonal na pabrika ng touch screen, isinasama namin ang mahigpit na pamamahala sa kalidad sa bawat hakbang ng aming proseso ng produksyon. Kasama sa aming mga sertipikasyon ng sistema ng pagmamanupakturaISO 9001Sistema ng Pamamahala ng Kalidad,ISO 13485Sistema ng Pamamahala ng Kalidad ng Medical Device, atIATF 16949Sistema ng Pamamahala ng Kalidad ng Automotive. Ang bawat controller board ay sumasailalim sa mahigpit na functional testing bago ipadala upang matiyak ang matatag na operasyon at perpektong pagkakatugma sa mga display panel ng aming mga customer.
| Tampok | Benepisyo |
| Mga Dual HDMI Input | Flexible na pagpili ng pinagmulan ng video |
| Mga Output ng LVDS at TTL | Sinusuportahan ang maramihang mga uri ng interface ng LCD |
| Mga Bahaging Pang-industriya | Mahabang buhay ng serbisyo |
| Matatag na Pagproseso ng Signal | Maaliwalas na larawan na may kaunting interference |
| Pag-customize ng Firmware | Tumutugma sa iba't ibang mga panel ng LCD |
| Compact na Disenyo ng PCB | Madaling pagsasama sa naka-embed na kagamitan |
| Pangmatagalang Supply | Tamang-tama para sa pang-industriyang lifecycle management |
| Pin | Signal | Pin | Signal |
| 1 | VCC(3.3/5V) | 2 | VCC(3.3/5V) |
| 3 | VCC(3.3/5V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Pin | Signal | Pin | Signal |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | I-RESET | 6 | STANDBY |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITHER |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Pin | Signal | Pin | Signal |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD(3.3/5V) | 8 | MODE |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | I-RESET |
| 45 | POL | 46 | Vcom |
| 47 | NC | 48 | NC |
| 49 | NC | 50 | NC |
| Pin | Signal |
| 1 | GND |
| 2 | GND |
| 3 | Vadj |
| 4 | ON/OFF |
| 5 | 5V/12V(Typ) |
| 6 | 5V/12V(Typ) |
Maraming proyektong pang-industriya ang nabigo dahil sa mga isyu sa compatibility sa pagitan ng LCD panel, touch screen, mga cable, firmware, at controller board. Tumutulong kami na alisin ang mga panganib na ito sa pamamagitan ng pagbibigay ng mga sumusunod na serbisyo:
- Kumpletuhin ang mga solusyon sa pagtutugma ng display
- LCD timing configuration
- Pag-verify ng interface
- Pagsubok sa compatibility ng touch
- Pangmatagalang availability ng produkto
- Suporta sa engineering sa buong lifecycle ng iyong proyekto
Ang mga komprehensibong serbisyong ito ay idinisenyo upang ganap na matugunan ang iyong mga kinakailangan sa produkto. Sa halip na kumuha ng mga bahagi nang paisa-isa, ang mga customer ay tumatanggap ng ganap na na-verify na solusyon sa display. Ito ay hindi lamang nakakatipid ng mahalagang oras ng engineering at R&D ngunit makabuluhang binabawasan ang mga panganib sa pag-unlad.
A: Ang 2-HDMI hanggang LVDS TTL Interface AD Board na ito ay maaaring i-configure upang suportahan ang malawak na hanay ng mga pang-industriyang TFT LCD panel na may mga LVDS o TTL na interface. Pakibigay ang iyong partikular na LCD model number para sa pag-verify ng compatibility.
A: Oo. Nagbibigay kami ng customized na firmware batay sa iyong LCD resolution, mga parameter ng timing, kahulugan ng interface, at mga partikular na kinakailangan sa application.
A: Oo. Para sa mga proyekto ng OEM, sinusuportahan namin ang pag-customize ng mga logo ng boot, mga setting ng maraming wika, mga function ng OSD, at iba't ibang mga parameter ng display.
A: Oo. Dinisenyo ang board na may mga bahaging pang-industriya, partikular na binuo para sa pangmatagalan, tuluy-tuloy na operasyon sa mga demanding na kapaligiran.
A: Talagang. Makakapagbigay kami ng one-stop na kumpletong solusyon na kinabibilangan ng LCD panel, touch screen, controller board, mga cable, optical bonding, at mechanical integration.
A: Oo. Ang aming engineering team ay tumutulong sa LCD matching, firmware development, interface configuration, at project integration.
Naghahanap ng maaasahang HDMI hanggang LVDS/TTL LCD controller board para sa iyong susunod na proyekto?
Tutulungan ka ng aming engineering team na mabilis na itugma ang pinakaangkop na controller board at i-configure ang firmware, na nagbibigay ng kumpletong solusyon sa display na partikular na iniayon sa iyong application. Sa pamamagitan ng pagsasama ng mga industrial-grade LCD panel, touch screen, controller board, optical bonding, at OEM engineering support sa isang supply chain, nakatuon kami sa pagtulong sa mga customer na paikliin ang mga development cycle, bawasan ang mga panganib sa pagsasama, at pabilisin ang oras sa market.
