Ang isang touch panel ay higit pa sa isang transparent na ibabaw. Ang panloob na istraktura, conductive na materyales, katumpakan ng pagmamanupaktura, at de-koryenteng disenyo ay tumutukoy lahat kung maaari itong gumana nang maaasahan at matatag sa mga real-world na aplikasyon.
Para sa mga tagagawa ng pang-industriya na kagamitan, ang pagpili ng tamang pang-industriya na touch panel ay higit pa sa paghahambing ng mga laki o interface ng screen. Upang matiyak ang matatag na operasyon sa mga kumplikadong kapaligiran, mahalagang maunawaan kung paano nakakaapekto ang mga prinsipyo sa paggawa, proseso ng pagmamanupaktura, at disenyo ng istruktura ng touch panel sa tibay, katumpakan, at pangmatagalang katatagan ng pagpapatakbo ng produkto.
SKY-TDMpangunahing nagbibigay ng mga customized na touch panel solution para sa mga industrial control system, kagamitang medikal, automotive electronics, self-service kiosk, at iba pang mga application na nangangailangan ng maaasahang pakikipag-ugnayan ng tao-machine.
Kasama sa aming portfolio ng produkto ang Projected Capacitive (PCAP) touch panel, pati na rin ang 4-wire, 5-wire, at 8-wire resistive touch panel. Nagtatampok ang bawat teknolohiya ng sarili nitong natatanging mga prinsipyo sa pagtatrabaho, mga istrukturang disenyo, at mga proseso ng pagmamanupaktura, na ginagawang angkop ang mga ito para sa mga natatanging lugar ng aplikasyon.
Ang mga touch panel ng PCAP (Projected Capacitive) ay nakakakuha ng tumpak na kontrol sa pagpindot sa pamamagitan ng pag-detect ng mga pagbabago sa electric field, samantalang nakakamit ito ng mga resistive touch panel sa pamamagitan ng pag-detect ng mga variation ng electrical signal na dulot ng pisikal na contact sa pagitan ng mga conductive layer.
Bagama't pinapayagan ng parehong teknolohiya ang mga user na direktang makipag-ugnayan sa display, malaki ang pagkakaiba nila sa mga tuntunin ng mga materyales, mga pagsasaayos ng electrode, at mga proseso ng pagpupulong.

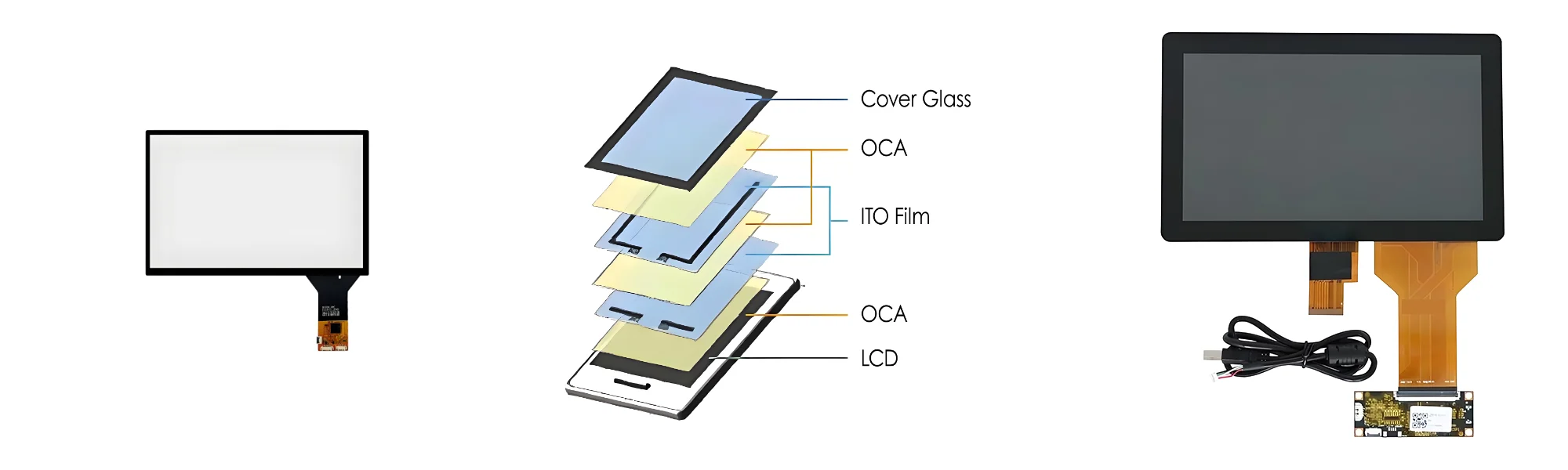

Ang istraktura ng isang touch panel ng PCAP ay binubuo ng mga sumusunod na bahagi:
● Cover glass o iba pang angkop na bahagi ng cover surface
● Transparent na conductive electrode layer
● Insulating at supporting materials (hal., OCA, SCA)
● Flexible Printed Circuits (FPC)
● Touch screen controller board
Ang bawat configuration ay nag-aalok ng iba't ibang trade-off sa optical performance, mekanikal na mga katangian, kapal, at gastos, na ginagawang madaling iakma ang mga ito sa iba't ibang mga sitwasyon ng aplikasyon.

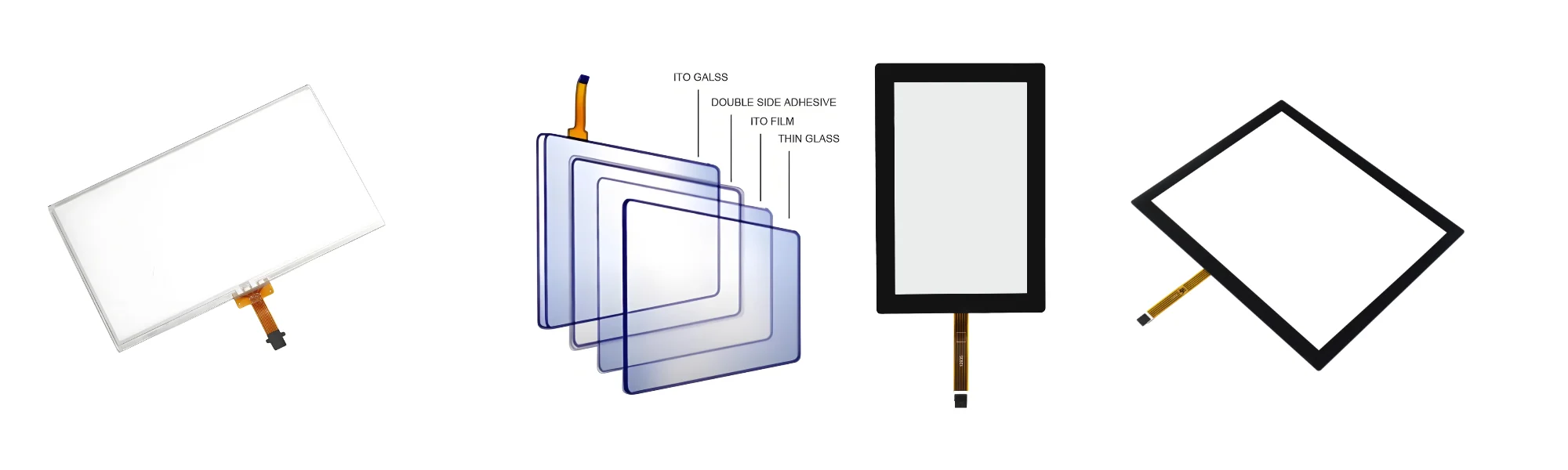

Ang istraktura ng isang resistive touch panel ay karaniwang binubuo ng dalawang conductive layer na pinaghihiwalay ng microscopic insulating spacer tuldok.
Ang tuktok na layer ay karaniwang isang nababaluktot na pelikula na pinahiran ng isang transparent na conductive na materyal, habang ang ilalim na layer ay salamin o isa pang substrate na may conductive coating.
Kapag pinindot ng isang user ang ibabaw ng screen, ang tuktok na layer ay nagde-deform para makipag-ugnayan sa ibabang conductive layer. Pagkatapos ay sinusukat ng controller ang mga nagreresultang electrical signal upang matukoy ang eksaktong lokasyon ng pagpindot.
Depende sa mga partikular na kinakailangan sa disenyo, maaari rin itong magsama ng mga protective coating, mga edge tape, flexible cable, at mga bahagi ng mekanikal na suporta.
Ang prinsipyong ito sa pagtatrabaho na nakabatay sa presyon ay hindi lamang nagbibigay-daan sa mga resistive touch screen na suportahan ang hubad na operasyon ngunit ginagawang tugma ang mga ito sa gloved operation at sa paggamit ng mga naaangkop na stylus o matitigas na bagay.
Ang paggawa ng mga PCAP capacitive touch panel ay nangangailangan ng tumpak na kontrol sa mga conductive trace, optical surface, katumpakan ng pagkakahanay, at mga de-koryenteng koneksyon.
Bagama't nag-iiba-iba ang proseso ng pagmamanupaktura depende sa mga materyales ng sensor at disenyo ng istruktura, karaniwang kasama sa mga pangunahing yugto ng produksyon ang mga sumusunod na hakbang.
Ang proseso ng pagmamanupaktura ay nagsasangkot ng inspeksyon ng cover glass, sensor substrate, transparent conductive materials, Flexible Printed Circuits (FPC), adhesive tapes, at iba pang mga bahagi. Ang kalidad ng materyal ay direktang nakakaapekto sa kalinawan ng optical, pagganap ng kuryente, pagiging maaasahan ng lamination, at ang mekanikal na lakas ng huling produkto. Para sa mga proyektong pang-industriya, ang pagpili ng materyal ay tinutukoy batay sa kapaligiran ng pagpapatakbo ng kagamitan at mga kinakailangan sa mekanikal.
Depende sa mga kinakailangan sa disenyo, ang takip na salamin ay sumasailalim sa mga proseso tulad ng pagputol, paggiling sa gilid, pagbabarena, pagpapakintab, at pagpapalakas ng kemikal. Maaari ding ilapat ang custom na silk-screened na mga border, logo, decorative pattern, at mounting feature. Alinsunod sa compatibility ng mga napiling materyales at disenyo, maaaring ilapat ang mga surface treatment gaya ng Anti-Glare (AG), Anti-Reflection (AR), Anti-Fingerprint (AF), at anti-smudge coatings. Tinutulungan ng mga treatment na ito ang touch screen na umangkop sa iba't ibang kondisyon ng pag-iilaw, mga pamamaraan sa paglilinis, at mga kinakailangan sa aesthetic.
Ang mga capacitive sensor ay naglalaman ng mga transparent na conductive electrodes na nakaayos sa mga partikular na array upang makita ang mga pagbabago sa kapasidad. Tinutukoy ng mga pattern ng electrode trace at mga disenyo ng pagruruta kung paano natutukoy at naipapadala ang mga touch signal sa controller.
Depende sa teknolohiya ng sensor, ang proseso ng pagmamanupaktura ay maaaring may kasamang photolithography etching, laser processing, printing, o iba pang angkop na pamamaraan. Ang katumpakan ng produksyon ay kritikal, dahil ang mga depekto sa conductive traces ay maaaring negatibong makaapekto sa pagganap ng pagpindot at pagkakapare-pareho ng produkto.
Ang sensor ay dapat na konektado sa kuryente sa touch controller sa pamamagitan ng isang FPC. Ang proseso ng pagbubuklod ay nangangailangan ng tumpak na pagkakahanay at kinokontrol na mga kondisyon sa pagpoproseso. Ang maaasahang mga de-koryenteng koneksyon ay nakakatulong na mabawasan ang mga pagkabigo sa koneksyon at matiyak ang matatag na komunikasyon sa pagitan ng sensor at ng controller.
Ang takip na salamin at sensor ay pinagsama-samang nakalamina gamit ang naaangkop na transparent na pandikit. Ang kalidad ng lamination ay direktang nakakaapekto sa hitsura ng produkto, optical performance, at mekanikal na integridad. Sa panahon ng produksyon, ang alikabok, mga bula, mga paglihis ng pagkakahanay, at mga depekto sa pandikit ay dapat na mahigpit na kontrolin.
Ang mga natapos na PCAP capacitive touch panel ay sumasailalim sa mga inspeksyon para sa hitsura, touch response, electrode continuity, at compatibility sa target controller. Para sa mga partikular na proyekto, maaaring kabilang sa karagdagang pagsubok ang multi-touch performance, gloved-hand operation, water interference operation, wide-temperature operation, at Electromagnetic Compatibility (EMC) testing.
Ang pagpili ng materyal ay dapat na pangunahing nakabatay sa senaryo ng aplikasyon upang maiwasan ang sobrang pag-engineering at hindi kinakailangang pagtaas ng gastos. Ang mga advanced na pagsubok na ito ay hindi dapat ipagpalagay bilang mga karaniwang configuration para sa bawat PCAP touch panel.
Ang isang 4-wire resistive touch panel ay karaniwang binubuo ng isang flexible top conductive film at isang bottom conductive substrate, na pinaghihiwalay ng mga insulating spacer tuldok.
Sa isang karaniwang disenyo, ang ilalim na substrate ay nagdadala ng X-axis electrodes, habang ang tuktok na pelikula ay nagdadala ng Y-axis electrodes. Kapag pinagdikit ng pressure ang dalawang conductive surface, inilalapat ng controller ang boltahe sa kaukulang electrode set at sinusukat ang mga resultang signal para kalkulahin ang touch coordinates. Ang proseso ng pagmamanupaktura sa pangkalahatan ay kinabibilangan ng:
● Paghahanda ng Materyal: Pagpili ng mga PET film, conductive substrate, spacer material, adhesive tape, at Flexible Printed Circuits (FPC) batay sa mga detalye ng panel.
● Conductive Layer Processing: Paggamit ng naaangkop na mga proseso ng pagmamanupaktura upang mabuo ang resistive surface at electrodes.
● Pagbubuo ng Spacer Dot: Pagpi-print ng mga unipormeng insulating tuldok sa conductive substrate upang matiyak na mananatiling magkahiwalay ang conductive layer kapag hindi pinindot ang panel.
● Silk-screening at Peripheral Processing: Paggawa ng mga pandekorasyon na hangganan, insulating pattern, o iba pang tinukoy na feature kung kinakailangan.
● Lamination at Assembly: Pag-align at pag-assemble ng top film at bottom substrate habang pinapanatili ang kinakailangang spacing at mekanikal na katangian.
● Koneksyon at Inspeksyon ng FPC: Pagkumpleto ng mga de-koryenteng koneksyon, na sinusundan ng mga inspeksyon para sa mga coordinate, resistance, hitsura, at functionality.
Ang 4-wire resistive touch panel ay isang napakahusay na solusyon sa gastos.
Ang isang 5-wire resistive touch panel ay nagtatampok ng ibang electrode configuration kumpara sa 4-wire na bersyon. Sa isang tipikal na disenyo, ang ilalim na conductive substrate ay nagsisilbing sensing surface, na may mga electrodes sa apat na sulok na nagtatatag ng pagsukat ng electric field, habang ang tuktok na conductive film ay pangunahing gumaganap bilang isang boltahe sensing layer.
Ang isang 8-wire resistive touch panel ay bumubuo sa tradisyonal na 4-wire na arkitektura sa pamamagitan ng pagdaragdag ng mga karagdagang koneksyon upang makamit ang mas matatag na mga pagsukat ng kuryente.
Ang pagpili ng naaangkop na touch screen ay depende sa partikular na sitwasyon ng application:
Ang mga 4-wire resistive touch panel ay pinakaangkop para sa mga application na may mahigpit na mga hadlang sa gastos.
Ang mga 5-wire resistive touch panel ay lubos na mainam para sa mga pang-industriya na aplikasyon na kinasasangkutan ng mga high-frequency na operasyon, madalas na pakikipag-ugnayan, at isang inaasahang mahabang buhay ng serbisyo.
Ang mga 8-wire resistive touch panel ay angkop para sa malupit na kapaligiran kung saan kinakailangan ang higit na katatagan.

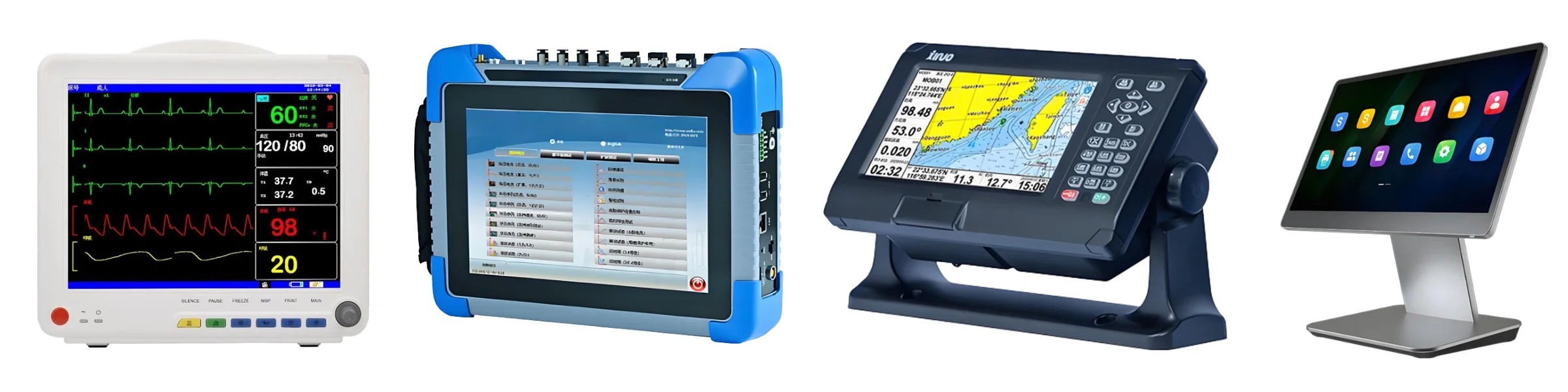

Ang iba't ibang mga pang-industriya na kapaligiran ay may iba't ibang mga kinakailangan para sa kumbinasyon ng pagganap ng pagpindot, tibay, kalidad ng optical, at kakayahang umangkop sa pagpapatakbo.
Industrial Automation at Human-Machine Interfaces (HMI)
Ang mga pang-industriyang control panel ay karaniwang nangangailangan ng matatag na pagtugon sa pagpindot, maaasahang operasyon, at pagiging tugma sa mga sistema ng pagkontrol ng kagamitan.
Ang mga touch screen ng PCAP ay perpekto para sa mga interface na nangangailangan ng glass surface, intuitive na operasyon, at multi-touch na mga kakayahan. Sa kabaligtaran, ang resistive technology ay angkop para sa mga application na nangangailangan ng pressure-based na input o compatibility sa iba't ibang guwantes at stylus.
Kagamitang Medikal
Ang mga medikal na instrumento ay nangangailangan ng mga ibabaw na madaling linisin, kinokontrol na mekanikal na sukat, at maaasahang pagtugon sa pagpindot.
Ang mga touch panel ng PCAP ay nagtatampok ng makinis na disenyo ng front panel na salamin, habang ang mga resistive panel ay angkop para sa mga instrumento kung saan ang pressure input at compatibility sa mga nakalaang tool sa pagturo ay priyoridad.
Self-Service Kiosk at Industrial Equipment
Ang mga self-service na kiosk, vending machine, printer, at mga interface ng kagamitan ay maaaring mangailangan ng naka-customize na cover glass, mga sukat sa pag-mount, pagruruta ng FPC, at compatibility ng controller.
Ang mga touch panel ng PCAP ay nagbibigay ng modernong karanasan ng gumagamit, samantalang ang resistive na teknolohiya ay mas angkop para sa mga application na may mga partikular na kinakailangan sa pag-input o mahigpit na mga hadlang sa gastos.
Transportasyon at Panlabas na Kagamitan
Ang mga sistema ng tren, marine electronics, charging station, at outdoor control terminal ay kadalasang nahaharap sa mga hamon gaya ng mga pagbabago sa temperatura, moisture, vibration, o mataas na ilaw sa paligid.
Sa mga application na ito, dapat suriin ang touch screen bilang mahalagang bahagi ng pangkalahatang system. Ang mga salik tulad ng cover glass, sealing design, adhesives, controller settings, display brightness, at mechanical mounting method ay lahat ay nakakaapekto sa pangkalahatang pagiging maaasahan.
Gumagamit man ng PCAP o resistive na teknolohiya, hindi maaaring ipagpalagay na sila ay likas na nagtataglay ng hindi tinatablan ng tubig, nababasa ng sikat ng araw, o mga kakayahan sa proteksyon sa kapaligiran nang walang wastong disenyo at pagpapatunay.
Kapag pumipili ng angkop na tagapagtustos, inirerekumenda na isaalang-alang ang mga sumusunod na kadahilanan:
● Karanasan sa mga istruktura ng PCAP at resistive touch panel
● Availability ng 4-wire, 5-wire, at 8-wire resistive configuration
● Kakayahan sa pagpili ng materyal at pag-customize ng istruktura
● Kontrol sa proseso sa paggawa ng sensor, silk-screening, lamination, at assembly
● Compatibility sa mga FPC at touch controller
● Katumpakan ng dimensyon, kasama ang mga komprehensibong rekord at pamamaraan ng kontrol sa kalidad
● Prototyping support at mass production consistency
● kahusayan sa teknikal na komunikasyon at pangmatagalang kakayahan sa supply
Nagbibigay kami ng mga naka-customize na solusyon sa touch panel para sa mga proyekto ng OEM at ODM, na tumutulong sa mga kliyente sa komprehensibong pagsusuri sa mga istruktura, materyales, sukat, mga de-koryenteng koneksyon, at mga kinakailangan sa aplikasyon.
Mangangailangan ka man ng mga PCAP capacitive touch panel o 4-wire, 5-wire, at 8-wire resistive touch panel, maaari naming piliin ang pinakamainam na mekanikal na solusyon na nakakatugon sa mga kinakailangan sa paggana, mekanikal, at kapaligiran ng iyong kagamitan.
Maligayang pagdating sa contactSKY-TDMupang talakayin ang mga PCAP capacitive touch panel, 4-wire, 5-wire, at 8-wire resistive touch panel, at hayaan kaming mag-adjust ng touch panel solution para sa iyong susunod na proyekto.
