Kapag pumipili ng mga capacitive touch panel para sa pang-industriyang kagamitan ngayon, ang pangunahing pinagtutuunan ng pansin ay karaniwang sa laki ng screen, touch point, cover glass, at optical lamination. Gayunpaman, hindi dapat balewalain ang isang pangunahing teknikal na spec: ang touch signal interface.
Ano ang tunay na pagkakaiba sa pagitan ng USB at I²C para sa mga pang-industriyang capacitive touch panel? At higit sa lahat, paano mo dapat piliin ang tamang interface para sa iyong proyekto?
Para sa mga kliyente ng OEM at ODM, ang pagpili ay higit na nakadepende sa host system, arkitektura ng controller, software environment, at mekanikal na disenyo.
Nag-aalok ang SKY-TDM ng mga customized na capacitive touch panel para sa mga pang-industriyang HMI, medikal na device, embedded system, smart terminal, at automation application, na may suporta para sa USB, I²C, at iba pang mga opsyon sa interface.
Nagpapadala ito ng touch data sa host system gamit ang USB communication protocol. Dahil ang USB ay isa sa mga pinakakaraniwang peripheral na interface, ito ay isang mainam na pagpipilian para sa pagkonekta sa mga pang-industriyang PC, Windows/Linux/Android platform, self-service kiosk, komersyal na display, at naka-embed na mga computer.
Ang pinakamalaking bentahe ng USB ay ang kaginhawahan nito. Madaling maikonekta ng mga development team ang touch panel sa host system nang hindi nagdidisenyo ng mga dedikadong circuit ng komunikasyon sa pangunahing PCB, na lubos na nakakabawas sa oras ng pagbuo ng produkto.
Ang I²C ay isang karaniwang serial communication interface sa mga naka-embed na system.
Direktang nakikipag-ugnayan ang mga touch panel ng I²C sa mga microcontroller o processor sa pamamagitan ng I²C bus, na ginagawang perpekto ang mga ito para sa mga custom na disenyo ng hardware.
Halimbawa, kung ang isang pang-industriya na proyekto ay mayroon nang pangunahing control board, kadalasang mas pinipiling ikonekta ang touch controller sa processor sa pamamagitan ng I²C. Sa kasong ito, gumaganap ang I²C bilang isang hindi mapaghihiwalay na bahagi ng arkitektura ng hardware, hindi lamang isang panlabas na peripheral.
| Tampok | USB Touch Panel | IIC Touch Panel |
| Paraan ng pagsasama | Panlabas na peripheral | Naka-embed na komunikasyon |
| Pang-industriya na PC | Magaling | Hindi gaanong maginhawa |
| Naka-embed na MCU | Posible | Magaling |
| Pagkatugma sa OS | Sa pangkalahatan ay maginhawa | Nangangailangan ng pagsasama ng system |
| Pag-unlad | Mas mabilis para sa maraming proyektong nakabatay sa PC | Nangangailangan ng hardware/firmware development |
| Pagsasama ng PCB | Hindi gaanong direkta | Highly integrated |
| Application ng cable | Mas nababaluktot | Mas angkop sa maikling koneksyon |
| Pag-customize ng hardware | Mabuti | Magaling |
| Karaniwang gamit | HMI, kiosk, PC-based na terminal | Naka-embed na HMI, custom na kagamitan |

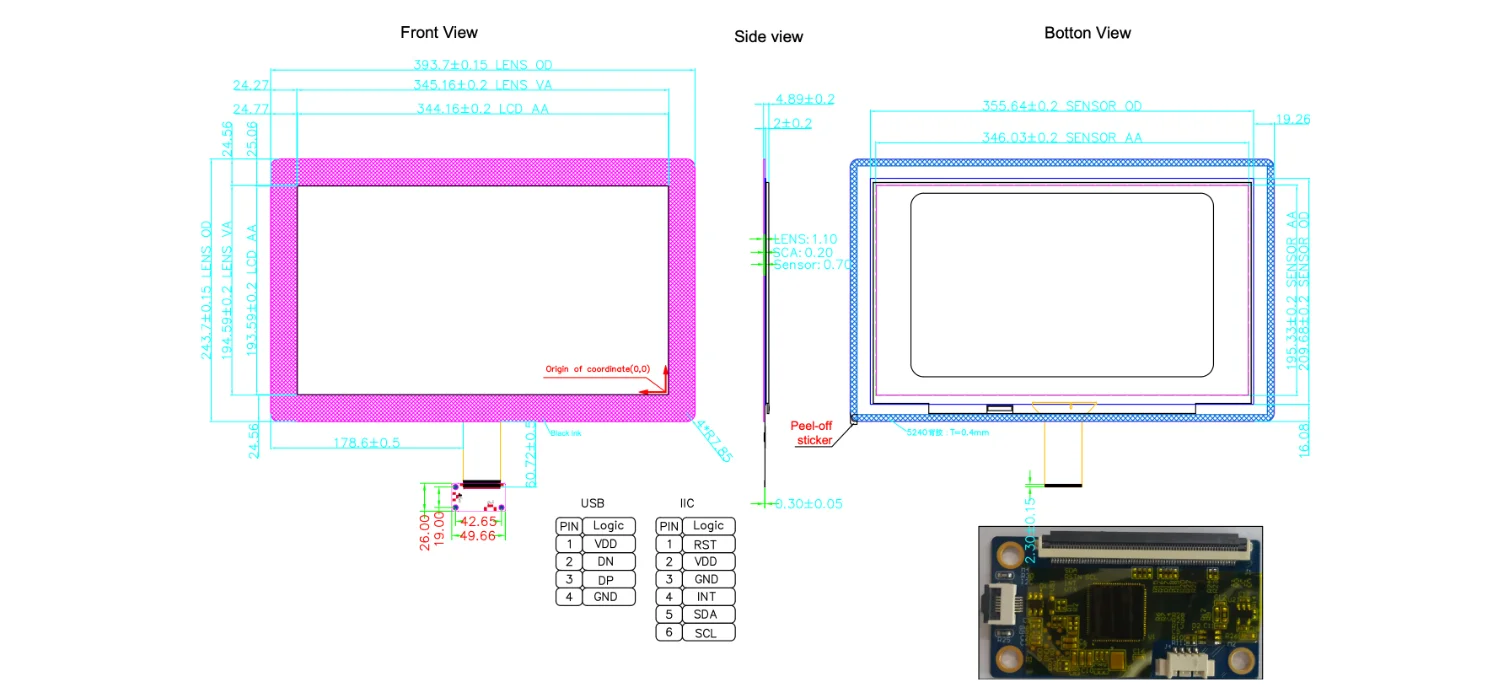

Ito ang dahilan kung bakit maaaring available ang parehong laki ng touch panel sa parehong mga bersyon ng USB at IIC.
Maaaring magkapareho ang teknolohiya ng pagpindot, ngunit iba ang paraan ng pagsasama ng system.
●Mas Madaling Pagsasama: Para sa mga pang-industriyang HMI system, mas madaling isama ang mga USB touch panel dahil sinusuportahan na ng host platform ang USB.
●Mahusay na Platform Compatibility: Ang mga pangunahing operating system sa merkado ay katutubong sumusuporta sa USB, na ginagawa itong karaniwang interface para sa Windows, Android, at Linux.
●Ideal para sa Standalone HMI Systems: Kapag gumagamit ng mga standalone na computer o naka-embed na PC, nagbibigay ang USB ng maginhawang koneksyon sa komunikasyon.
●Pinabilis na Pag-unlad: Sa mga unang yugto ng isang proyekto, nagbibigay-daan ang USB para sa mabilis na pagsusuri ng kakayahang magamit ng touch panel nang hindi nangangailangan na paunang bumuo ng mga nakalaang interface ng komunikasyon.
●Idinisenyo para sa Naka-embed na Pagsasama: Kapag ang touch panel ay direktang isinama sa isang naka-embed na system, ang I²C interface ang pinakaangkop na pagpipilian.
●Simple Bus Architecture: Gumagamit ang I²C ng two-wire na istraktura ng komunikasyon, na lubhang kaakit-akit para sa mga naka-embed na PCB na may limitadong mapagkukunan ng interface.
●Greater Hardware Control: Para sa mga customer na independiyenteng bumuo ng kanilang sariling control board at firmware, ang I²C interface ay nagbibigay ng higit na kontrol sa touch communication architecture.
●Ideal para sa Mga Customized na Device: Ang I²C ay partikular na kapaki-pakinabang para sa mga OEM device kung saan ang touch panel at ang pangunahing control board ay idinisenyo nang sabay-sabay.
Ang iba't ibang mga interface ay nag-aalok ng iba't ibang mga pakinabang, at walang solong touch interface na umaangkop sa lahat ng mga pang-industriyang sitwasyon ng HMI. Maaari kang sumangguni sa mga sumusunod na alituntunin:
●Industrial PCs + Touch Panels: Ang USB ay karaniwang ang mas maginhawang pagpipilian.
●Mga MCU + Mga Naka-embed na Touch Panel: Karaniwang ang I²C ang pinakamainam na pagpipilian.
●Mga Custom na Control Board: Nagbibigay ang I²C ng mas malalim na pagsasama ng hardware.
●Rapid Prototyping: Maaaring gawing simple ng USB ang paunang pagsubok at pagsusuri.
●Mass Production: Parehong mabubuhay ang USB at I²C; ang huling desisyon ay dapat na nakabatay sa aktwal na arkitektura ng hardware at software.
Kasalukuyang nag-aalok ang aming mga touch panel ng iba't ibang produkto ng USB/I²C capacitive touch panel, na sumasaklaw sa iba't ibang laki ng screen para sa pang-industriyang HMI at mga naka-embed na application.
Ito ay isang napakahalagang tanong.
Bagama't ang interface ng komunikasyon ay responsable para sa pagpapadala ng touch data, ang pangkalahatang karanasan sa pagpindot ay tinutukoy ng kumbinasyon ng maraming salik. Pangunahing kasama sa mga ito ang: disenyo ng touch sensor, touch IC, firmware, pagruruta ng sensor, kapal ng salamin sa takip, suporta sa pagpindot sa guwantes, EMI/ESD environment, optical lamination process, at ang host system. Samakatuwid, ang pagpili sa pagitan ng USB at I²C ay isang hakbang lamang sa pagbuo ng isang pang-industriyang touch panel at hindi nakakaapekto sa pagganap ng pagpindot.
Sa simula ng disenyo ng proyekto, matutukoy mo ang naaangkop na interface batay sa sumusunod na limang pangunahing punto:
●Suriin ang Host Platform: Makakakonekta ba ang touch panel sa isang pang-industriya na PC, isang motherboard ng Android, isang Linux system, o isang MCU?
●Suriin ang Pangunahing Controller: Nagbibigay na ba ang motherboard ng mga USB o I²C na interface?
●Suriin ang Mechanical Structure: Saan ilalagay ang touch panel controller? Gaano katagal dapat ang FPC o ribbon cable? Saan ilalagay ang connector?
●Suriin ang Software Environment: Mayroon na ba ang development team ng kinakailangang suporta sa driver o firmware?
●Suriin ang Production Plan: Kung ang produkto ay malapit nang pumasok sa mass production, ang pagpili ng interface ay dapat kumpirmahin bago ang huling disenyo ng PCB.
Ang isang propesyonal na pang-industriya na touch panel ay hindi dapat pumili batay lamang sa laki ng screen. Ang isang kumpletong solusyon ay nangangailangan ng komprehensibong pagsasaalang-alang ng mga sumusunod na elemento:
Touch Technology → Sensor → Controller IC → Interface → Cover Glass → FPC → Firmware → Mechanical Integration → Application Environment
Ang holistic na diskarte na ito ay partikular na kritikal para sa pang-industriya na kagamitan, mga medikal na device, automation system, at iba pang mga produkto na idinisenyo para sa pangmatagalang operasyon.
Samakatuwid, ang tamang interface ay hindi kinakailangang ang isa na may pinakamataas na detalye, ngunit ang isa na mapagkakatiwalaan na maisama sa kumpletong produkto ng customer.
Kung gumagawa ka ng mga pang-industriyang HMI, mga medikal na device, mga sistema ng automation, mga self-service na kiosk, o mga naka-embed na produkto, mangyaring ibigay ang laki ng iyong touch screen, platform ng host, operating system, mga mechanical drawing, at mga kinakailangan sa interface.
SKY-TDMmaaaring irekomenda ng mga touch panel ang pinakaangkop na touch panel at configuration ng interface para sa iyong proyekto.
Makipag-ugnayan sa amin ngayon para sa customized na USB, I²C, o pinagsamang USB + I²C capacitive touch spanel solution.
