LVDS to EDP Converter Board para sa Industrial LCD Display

Maraming pang-industriya na device ang patuloy na gumagamit ng maaasahang LVDS graphics controllers, habang ang mga mas bagong LCD panel ay patuloy na gumagamit ng Embedded DisplayPort (eDP) interface. Ang pagpapalit ng buong control platform ay kadalasang mahal at nakakaubos ng oras. AngLVDS to EDP Converter Board para sa Industrial LCD Displaymula sa SKY-TDM ay nagbibigay ng mahusay na solusyon sa paglilipat sa pamamagitan ng pag-convert ng mga karaniwang LVDS video signal sa output ng eDP, na nagpapahintulot sa mga manufacturer ng OEM na isama ang mga modernong LCD panel nang hindi muling idinisenyo ang kanilang kasalukuyang arkitektura ng hardware.

Partikular na idinisenyo para sa mga pang-industriyang application, ang compact converter board na ito ay naghahatid ng matatag na pagpapadala ng signal, mahusay na compatibility, at pangmatagalang pagiging maaasahan para sa automation equipment, mga medikal na device, mga sistema ng transportasyon, mga naka-embed na computer, at mga intelligent na terminal.

I-modernize ang Kasalukuyang Hardware Nang Hindi Pinapalitan ang Iyong Controller

Maraming produktong pang-industriya ang nananatili sa serbisyo sa loob ng 10-15 taon, habang ang teknolohiya ng LCD ay umuunlad nang mas mabilis. Habang nagiging hindi gaanong available ang mga panel ng LVDS at nagiging pamantayan sa industriya ang mga display ng eDP, nahaharap ang mga manufacturer sa dumaraming hamon sa sourcing.

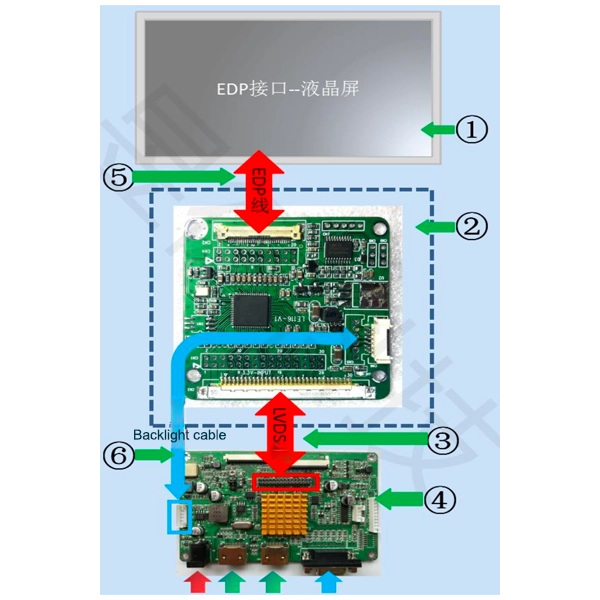

Sa halip na muling idisenyo ang kumpletong naka-embed na platform, gumaganap ang converter board ng SKY-TDM bilang isang intelligent na interface na tulay sa pagitan ng iyong kasalukuyang LVDS controller at ang pinakabagong eDP LCD modules.

Ang diskarteng ito ay makabuluhang nagpapababa ng mga gastos sa engineering, nagpapaikli sa mga yugto ng pag-unlad, at pinoprotektahan ang iyong kasalukuyang pamumuhunan sa hardware.

Mag-upgrade man ng pang-industriya na kagamitan o magdidisenyo ng bagong produkto sa paligid ng isang umiiral nang platform ng processor, nagbibigay ang converter board na ito ng maaasahan at nasusukat na solusyon sa display.

Binuo para sa Industrial Reliability

Ang mga pang-industriyang kapaligiran ay higit na hinihiling mula sa isang converter board kaysa sa simpleng conversion ng signal. Upang matiyak ang maaasahang pangmatagalang operasyon, ang bawat converter board ay binuo gamit ang pang-industriya-grade electronic na bahagi at nagtatampok ng na-optimize na layout ng PCB (Printed Circuit Board).

Mga Highlight sa Engineering:

- Matatag na LVDS differential signal reception

- Mataas na bilis ng eDP signal output transmission

- Na-optimize na pagtutugma ng impedance

- Mababang EMI (Electromagnetic Interference) na disenyo

- Maaasahang power sequencing

- Pang-industriya-grade na temperatura-rated na mga bahagi

- Compact na disenyo ng PCB (Pagsukat lamang ng 50 × 50 mm)

- Mababang paggamit ng kuryente

- Napakahusay na pangmatagalang katatagan

Nakakatulong ang mga feature na ito na mapanatili ang napakahusay na kalidad ng imahe sa patuloy na operasyon habang pinapaliit ang mga isyu gaya ng pagkislap ng screen, pagkawala ng signal, o mga abnormalidad sa pag-synchronize.

Flexible LCD Compatibility

Ang iba't ibang mga tagagawa ng LCD ay madalas na may iba't ibang mga parameter ng timing, mga pinout ng connector, at mga kinakailangan sa pagsisimula. Sa halip na mag-alok lamang ng mga nakapirming karaniwang solusyon, nakikipagtulungan kami nang malapit sa mga customer upang magbigay ng propesyonal na suporta sa engineering para sa customized na LCD compatibility.

Kasama sa mga sinusuportahang serbisyo sa pag-customize ang: configuration ng resolution, LCD timing optimization, eDP panel parameter adjustment, EDID (Extended Display Identification Data) programming, firmware customization, backlight control optimization, connector adaptation, cable customization, at mechanical integration assistance.

Ang mataas na antas ng flexibility na ito ay nagbibigay-daan sa mga customer ng OEM na madaling isama ang mga display mula sa iba't ibang panel manufacturer na may kaunting gastos sa muling pagdidisenyo ng hardware.

Mga Karaniwang Sitwasyon ng Application

Ang LVDS to EDP Converter Board para sa Industrial LCD Displays ay malawak na isinama sa iba't ibang larangan, kabilang ang: industrial automation HMIs, CNC machine interface, embedded industrial PC, medical diagnostic equipment, laboratory instruments, railway control system, digital signage controllers, self-service kiosk, smart manufacturing equipment, intelligent na sistema ng transportasyon, industrial vision system, at portable test equipment.

Ang compact footprint nito ay ginagawang mas angkop para sa mga application kung saan limitado ang espasyo sa pag-install.

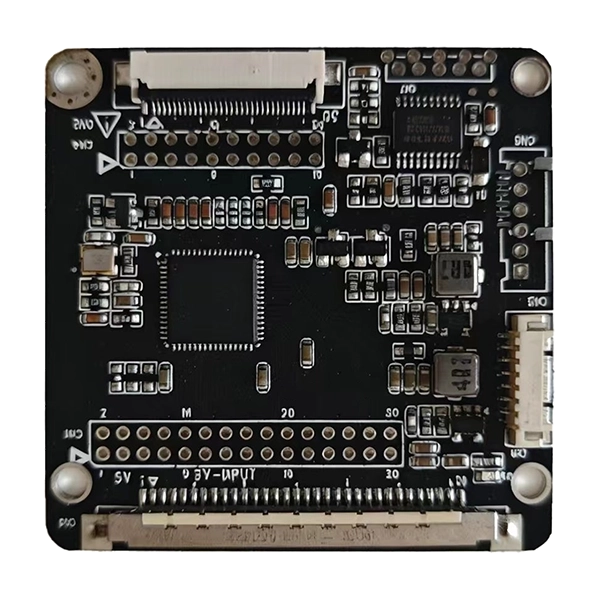

Teknikal na Pagtutukoy

FI-XB30S LVDS Input Interface

JST 2x15 Pin LVDS Input Interface

FFC-30Pin-0.5mm Pitch eDP Output Interface

JST 2x10 Pin eDP Output Interface

CVILUX 6-Pin 2.0mm Backlight Interface

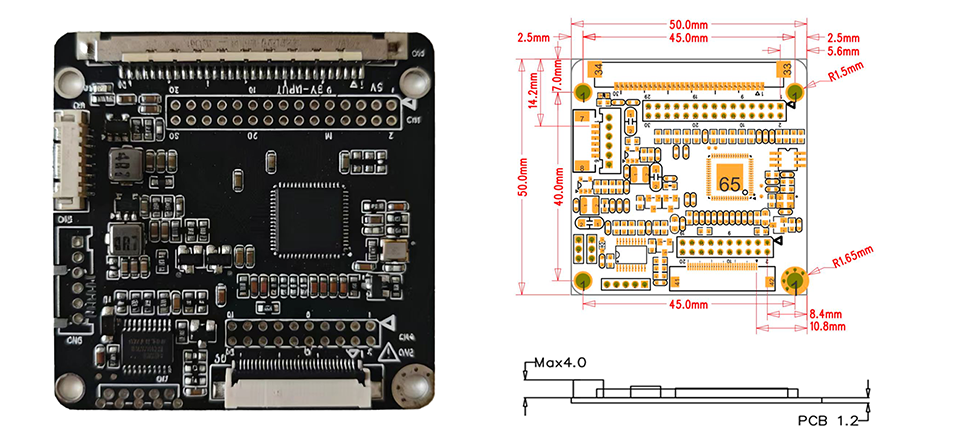

Mga sukat

Bakit Mag-upgrade mula sa LVDS hanggang sa eDP LCD Panels?

Ang industriya ng display ay patuloy na lumilipat mula sa LVDS patungo sa mga interface ng eDP (Embedded DisplayPort). Narito kung bakit ang mga tagagawa ng OEM ay gumagawa ng switch:

Mas Mataas na Bandwidth:Sinusuportahan ng eDP ang mas matataas na resolution at mga refresh rate kumpara sa LVDS, na nagpapagana ng 4K at high-frame-rate na mga display na hindi kayang hawakan ng LVDS.

Mas Kaunting mga Kable:Gumagamit ang eDP ng mas kaunting mga linya ng signal kaysa sa LVDS, na binabawasan ang pagiging kumplikado ng pagruruta ng panloob na cable at pinapahusay ang pagganap ng EMI.

Mababang Pagkonsumo ng Power:Gumagana ang eDP sa mas mababang boltahe at may kasamang mga feature na nakakatipid ng kuryente, na ginagawa itong perpekto para sa mga kagamitang pinapagana ng baterya at matipid sa enerhiya.

Mas mahusay na Kalidad ng Larawan:Sinusuportahan ng eDP ang mas mataas na lalim ng kulay at mga advanced na feature sa pagpoproseso ng imahe tulad ng panel self-refresh at variable na mga rate ng pag-refresh.

Availability ng Panel sa Hinaharap:Ang mga tagagawa ng LCD ay lalong nag-phase out ng mga LVDS panel sa pabor sa eDP. Tinitiyak ngayon ng pag-upgrade ang pangmatagalang supply ng panel nang hindi umaasa sa mga hindi na ipinagpatuloy na modelo ng LVDS.

Pinasimpleng Pagsasama:Gumagamit ang eDP ng mga karaniwang konektor at mas simpleng paglalagay ng kable, binabawasan ang oras ng pagpupulong at mga potensyal na error sa koneksyon.

Para sa mga tagagawa ng kagamitang pang-industriya, ang paglipat sa mga panel ng eDP sa pamamagitan ng aming converter board ay nagbibigay ng praktikal na landas patungo sa modernong teknolohiya ng display nang hindi pinapalitan ang mga kasalukuyang controller.

Mga Karaniwang Sitwasyon sa Migration

Scenario 1: Legacy Controller na may eDP Panel Upgrade

Ang iyong kasalukuyang controller ay gumagana nang perpekto ngunit naglalabas lamang ng LVDS. Ang orihinal na panel ng LVDS ay hindi na ipinagpatuloy, at tanging mga kapalit na eDP ang available. I-install ang aming converter board sa pagitan ng LVDS controller at ng bagong eDP panel --- walang kinakailangang pagbabago sa firmware sa pangunahing controller.

Scenario 2: Bagong Pagbuo ng Produkto na may Umiiral na Platform ng Processor

Sinusuportahan ng iyong processor platform ang LVDS output, ngunit ang perpektong LCD panel para sa iyong bagong produkto ay gumagamit ng eDP. Sa halip na muling idisenyo ang buong mainboard, gamitin ang aming converter board para tulungan ang interface gap at pabilisin ang time-to-market.

Scenario 3: Multi-Source Panel Procurement

Upang mabawasan ang panganib sa supply chain, kailangan mong maging kwalipikado ang maramihang mga supplier ng LCD panel --- ang ilan ay nag-aalok ng LVDS, ang iba ay eDP. Gamit ang aming converter board, maaari kang mag-standardize sa isang controller output (LVDS) habang flexible na kumukuha ng alinman sa interface panel.

Sitwasyon 4: Pag-upgrade sa Field ng Na-deploy na Kagamitan

Gumagamit ang iyong naka-install na base ng kagamitan ng mga LVDS panel na nagiging mahirap nang kunin. Nagbibigay-daan ang aming converter board sa mga service team na palitan ang mga nabigong LVDS panel ng mga available na eDP panel sa panahon ng field maintenance, na nagpapahaba ng buhay ng kagamitan nang walang magastos na pag-upgrade ng controller.

Bakit Piliin ang US?

Ang pagpili ng tamang supplier ay kasinghalaga ng pagpili ng tamang hardware. Hindi tulad ng mga distributor na nagpapadala lamang ng mga karaniwang board, ang SKY-TDM ay nagbibigay ng kumpletong engineering collaboration sa kabuuan ng iyong proyekto.

Ang Aming Mga Pangunahing Kalamangan

- Propesyonal na Touch Display Manufacturer

- Malawak na Karanasan sa Industrial Display Integration

- Customized Firmware Development

- Custom Cable Design Services

- Pagsubok sa pagiging tugma sa LCD

- ISO 9001Sertipikasyon ng Quality Management System

- ISO 13485Sertipikasyon ng Sistema ng Pamamahala ng Kalidad ng Medikal na Device

- IATF 16949Sertipikasyon ng Sistema ng Pamamahala ng Kalidad ng Automotive

- Mabilis na Prototyping

- Matatag na Pangmatagalang Supply

- Komprehensibong Suporta sa Teknikal Bago at Pagkatapos ng Produksyon

Ang aming engineering team ay malapit na nakikipagtulungan sa mga customer ng OEM upang mabawasan ang mga panganib sa pag-unlad at mapabilis ang produkto sa oras-sa-market.

FAQ

Q1: Maaari bang suportahan ng LVDS to EDP Converter Board para sa Industrial LCD Display ang anumang eDP LCD panel?

A: Karamihan sa mga pang-industriyang eDP LCD ay maaaring suportahan pagkatapos ng configuration ng firmware. Inirerekomenda namin ang pagbibigay ng iyong LCD model number para sa compatibility evaluation.

Q2: Available ba ang pagpapasadya ng firmware?

A: Oo. Ang mga parameter ng timing, resolution, impormasyon ng EDID, at mga sequence ng initialization ay maaaring i-customize lahat.

Q3: Maaari ka bang magbigay ng mga katugmang cable?

A: Talagang. Gumagawa kami ng mga custom na LVDS cable, eDP cable, FFC/FPC cable, at kumpletong wiring harnesses.

T4: Maaari ka bang tumulong na lumipat mula sa isang hindi na ginagamit na LVDS display?

A: Oo. Ito ay isa sa mga pinakakaraniwang application para sa converter board na ito. Maaari kaming magrekomenda ng mga katugmang kapalit na LCD at i-configure ang converter nang naaayon.

Q5: Ang converter ba ay angkop para sa tuluy-tuloy na operasyong pang-industriya?

A: Oo. Ang board ay idinisenyo gamit ang pang-industriya na mga bahagi na nilayon para sa pangmatagalan, tuluy-tuloy na operasyon.

Q6: Sinusuportahan mo ba ang maliliit na prototype na order?

A: Oo. Available ang mga sample ng engineering bago ang mass production.

Q7: Gaano katagal ang availability ng produkto?

A: Ang mga proyektong pang-industriya ay kadalasang nangangailangan ng mahabang ikot ng buhay ng produkto. Sinusuportahan namin ang pangmatagalang supply at pamamahala ng lifecycle para sa mga customer ng OEM.

Q8: Sinusuportahan ba ng board ang parehong single-channel at dual-channel na LVDS input?

A: Oo. Sinusuportahan ng board ang parehong single-channel (1-lane) at dual-channel (2-lane) na mga configuration ng LVDS na input. Ang naaangkop na configuration ay itinakda sa panahon ng pag-customize ng firmware batay sa iyong partikular na controller at mga kinakailangan sa panel.

Q9: Ano ang maximum na resolution na sinusuportahan ng converter board na ito?

A: Sinusuportahan ng board ang mga resolusyon hanggang sa1920×1080 @ 60Hzpara sa single-channel na LVDS input at hanggang sa2560×1440 @ 60Hzpara sa dual-channel na LVDS input, depende sa mga detalye ng panel at kalidad ng cable. Para sa mga panel na may mas mataas na resolution, mangyaring makipag-ugnayan sa aming engineering team para sa pagsusuri ng compatibility.
