Kapag ang mga kagamitang pang-industriya ay nangangailangan ng mga flexible na input ng video at maaasahang TFT LCD connectivity, ang2-HDMI hanggang LVDS TTL Interface AD Boardmula saSKY-TDMnagbibigay ng praktikal na solusyon sa controller. Dinisenyo para sa pagsasama ng pang-industriya na display, sinusuportahan nito ang dalawahang HDMI input, LVDS at TTL output, configurable firmware, at LCD panel mula 7 hanggang 32 pulgada, na tumutulong sa mga developer ng OEM na pasimplehin ang pagsasama ng hardware at bawasan ang pagsisikap sa pagbuo.
Ang isang display controller ay dapat gumawa ng higit pa kaysa sa pag-convert ng mga signal ng video. Kailangan nitong tumugma sa interface ng LCD, mapanatili ang matatag na paghahatid ng imahe, suportahan ang kinakailangang timing ng panel, at manatiling maaasahan sa buong lifecycle ng kagamitan. Ang2-HDMI hanggang LVDS TTL Interface AD Boarday dinisenyo ayon sa mga praktikal na pangangailangang ito. Sa pamamagitan ng pagtanggap ng dalawang HDMI video source at pagbibigay ng LVDS o RGB TTL output interface, binibigyan nito ang mga designer ng kagamitan ng higit na flexibility kapag pumipili ng mga pang-industriyang TFT LCD panel. Ang na-configure na firmware nito ay maaari ding iakma sa resolution, timing, mga kahulugan ng interface, kontrol sa backlight, mga setting ng OSD, at iba pang mga kinakailangan sa proyekto. Ginagawa nitong angkop ang board para sa industriyal na automation, kagamitang medikal, self-service kiosk, digital signage, kagamitan sa transportasyon, at mga naka-embed na display system.
Talaan ng mga Nilalaman
- Ano ang isang 2-HDMI hanggang LVDS TTL Interface AD Board?
- Bakit Mahalaga ang Dual HDMI Inputs sa Industrial Displays?
- Paano Napapabuti ng Mga Output ng LVDS at TTL ang LCD Compatibility?
- Ano ang Mga Pangunahing Tampok na Dapat Isaalang-alang?
- Saan Magagamit ang Display Controller na Ito?
- Paano Nito Pinapasimple ang Pagsasama ng Display ng OEM?
- Teknikal na Pangkalahatang-ideya ng Controller Board
- Mga Madalas Itanong
- Kumuha ng Custom na Industrial Display Solution

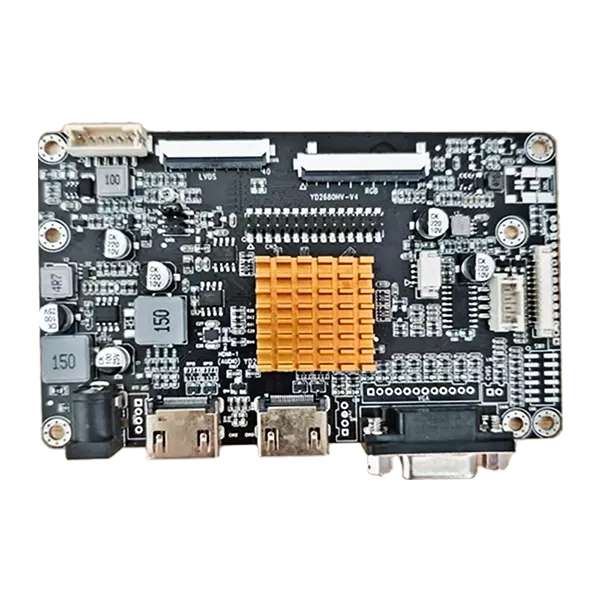

Ano ang isang 2-HDMI hanggang LVDS TTL Interface AD Board?
Ang isang display AD board, karaniwang tinatawag na LCD controller board, ay nagsisilbing punto ng koneksyon sa pagitan ng isang video source at isang LCD panel. Sa pang-industriya na kagamitan, ang video source ay maaaring magbigay ng HDMI signal habang ang napiling TFT LCD panel ay maaaring mangailangan ng LVDS o TTL interface. Isinasalin at pinoproseso ng controller ang papasok na signal ng video upang maihatid ito sa naaangkop na interface ng LCD.
Ang2-HDMI hanggang LVDS TTL Interface AD Boarday partikular na idinisenyo para sa ganitong uri ng pagsasama. Sinusuportahan nito ang dalawang HDMI video input at maaaring magbigay ng LVDS o RGB TTL output para sa mga tugmang pang-industriya na TFT LCD panel. Ayon sa mga detalye ng produkto, maaari itong i-configure para sa mga pang-industriyang TFT display mula sa humigit-kumulang 7 hanggang 32 pulgada, depende sa mga partikular na kinakailangan sa panel.
Para sa mga proyekto ng OEM, maaaring mabawasan ng diskarteng ito ang pangangailangang muling idisenyo ang buong display electronics kapag nagpapalit ng mga modelo ng panel o mga configuration ng kagamitan. Sa halip, maaaring pumili ang mga inhinyero ng angkop na configuration ng controller at i-verify ang resolution, timing, kahulugan ng interface, at power na kinakailangan ng LCD.
Bakit Mahalaga ang Dual HDMI Inputs sa Industrial Displays?
Ang mga sistemang pang-industriya ay lalong gumagamit ng maraming pinagmumulan ng video. Halimbawa, maaaring kailanganin ng isang makina na magpakita ng impormasyon mula sa isang computer habang tumatanggap din ng signal mula sa isang pang-industriya na kamera, sistema ng inspeksyon, naka-embed na computer, o pangalawang yunit ng pagproseso.
Ang isang controller na may dalawang HDMI input ay nagbibigay ng isang maginhawang paraan upang ikonekta ang dalawang digital video source at lumipat sa pagitan ng mga ito. Maaari nitong gawing mas flexible ang arkitektura ng system nang hindi nangangailangan ng karagdagang external switching device sa bawat application.
- Maramihang pinagmumulan ng video:Dalawang HDMI input ang nagbibigay ng higit na flexibility ng system.
- Pagsasama ng system:Ang paglipat ng video-source ay maaaring isama sa arkitektura ng display.
- Mga upgrade ng kagamitan:Ang mga kasalukuyang system ay maaaring iakma sa mga bagong HDMI-based na video source.
- Kakayahang umangkop sa disenyo:Ang mga inhinyero ay maaaring bumuo ng mga sistema ng pagpapakita sa paligid ng iba't ibang mga pagsasaayos ng pinagmulan.
Ang feature na ito ay partikular na kapaki-pakinabang para sa mga pang-industriyang HMI system, control terminal, inspection equipment, kiosk, at iba pang produkto kung saan mahalaga ang display-source flexibility.
Paano Napapabuti ng Mga Output ng LVDS at TTL ang LCD Compatibility?
Ang mga LCD panel ay hindi lahat ay gumagamit ng parehong electrical interface. Dalawang karaniwang nakakaharap na interface sa mga pang-industriyang TFT application ay LVDS at TTL/RGB. Ang pagpili sa maling interface ng controller ay maaaring humantong sa hindi pagkakatugma, hindi matatag na mga larawan, o karagdagang muling pagdidisenyo ng hardware.
Ang pagsuporta sa parehong LVDS at TTL na output ay nagbibigay sa mga taga-disenyo ng system ng higit pang mga opsyon kapag pumipili ng mga katugmang LCD panel. Kasama sa mga LVDS na koneksyon ng controller ang mga dedikadong differential signal pairs, habang ang TTL interface nito ay nagbibigay ng RGB data at synchronization signal para sa mga compatible na panel.
| Interface | Karaniwang Pag-andar | Halaga ng Integrasyon |
|---|---|---|
| LVDS | High-speed differential LCD data transmission | Angkop para sa maraming pang-industriya na TFT LCD panel |
| TTL / RGB | Parallel RGB display data at timing signal | Sinusuportahan ang mga katugmang TTL-interface na TFT panel |
| HDMI | Digital na video source input | Maginhawang koneksyon sa modernong kagamitan sa video |
Dapat palaging kumpirmahin ng mga inhinyero ang eksaktong modelo ng LCD, resolution, mga parameter ng timing, mga kinakailangan sa boltahe, configuration ng connector, at pin mapping bago ang produksyon. Ang pagiging tugma ng interface ay nakasalalay sa kumpletong detalye ng panel kaysa sa pangalan ng interface lamang.
Ano ang Mga Pangunahing Tampok na Dapat Isaalang-alang?
Ang pagpili ng pang-industriya na LCD controller ay nangangailangan ng higit pa sa pagsuri kung ang input at output connectors ay pisikal na tumutugma. Ang mga detalye ng elektrikal, pagsasaayos ng firmware, timing ng panel, mga kinakailangan sa backlight, at pangmatagalang pagsasaalang-alang sa supply ay maaaring makaapekto lahat sa pagiging maaasahan ng proyekto.
Mga Dual HDMI Video Input
Ang dalawang HDMI input ay nagbibigay-daan sa mga taga-disenyo ng kagamitan na kumonekta ng maraming digital video source at piliin ang naaangkop na source ayon sa mga kinakailangan ng system.
LVDS at TTL Output Support
Ang pagsuporta sa parehong uri ng output ay nagpapalawak sa hanay ng mga katugmang TFT LCD panel at maaaring mabawasan ang muling pagdidisenyo ng hardware kapag ang isang proyekto ng OEM ay gumagamit ng iba't ibang mga configuration ng display.
Flexible na Firmware Configuration
Maaaring i-customize ang firmware ayon sa LCD resolution, mga parameter ng timing, mga kahulugan ng interface, mga kinakailangan sa OSD, mga logo ng startup, at iba pang mga setting na partikular sa application. Ito ay lalong mahalaga para sa OEM at ODM na kagamitan kung saan ang isang karaniwang configuration ng controller ay maaaring hindi sapat.
Disenyong Nakatuon sa Industriya
Ang board ay inilaan para sa tuluy-tuloy na pang-industriya na mga aplikasyon, na may mga pagsasaalang-alang sa disenyo na nakatuon sa matatag na pagpoproseso ng signal, pagbabawas ng interference, pagkakaroon ng bahagi, at pangmatagalang operasyon.
Compact na Pagsasama
Maaaring gawing simple ng isang dedikadong controller board ang panloob na arkitektura ng display ng mga naka-embed na kagamitan, na tumutulong sa mga inhinyero na pamahalaan ang mga koneksyon sa LCD, kontrol sa backlight, conversion ng signal, at mga nauugnay na function ng display sa loob ng tinukoy na hardware platform.
Saan Magagamit ang Display Controller na Ito?
Dahil pinagsasama ng controller ang HDMI input flexibility sa LVDS at TTL LCD output na mga opsyon, maaari itong maghatid ng malawak na hanay ng mga naka-embed at pang-industriyang display application.
| Aplikasyon | Bakit Kapaki-pakinabang ang Controller |
|---|---|
| Industrial Automation | Ikinokonekta ang mga digital video source sa mga pang-industriyang TFT display panel |
| Kagamitang Medikal | Sinusuportahan ang customized na mga configuration ng display para sa mga espesyal na kagamitan |
| Self-Service Kiosk | Nagbibigay ng flexible na input ng video at naka-embed na pagsasama ng LCD |
| Digital Signage | Nagbibigay-daan sa mga pinagmumulan ng nilalaman na nakabatay sa HDMI na magmaneho ng mga katugmang LCD panel |
| Kagamitan sa Transportasyon | Sinusuportahan ang mga naka-embed na display system na nangangailangan ng matatag na operasyon |
| Mga Naka-embed na Sistema | Nag-aalok ng mga na-configure na interface para sa mga disenyo ng display na tukoy sa application |
Ang naaangkop na configuration ay depende sa operating environment ng equipment, LCD model, video source, resolution, mechanical space, at power architecture. Para sa kadahilanang ito, dapat makumpleto ang pag-verify ng engineering bago ang mass production.
Paano Nito Pinapasimple ang Pagsasama ng Display ng OEM?
Ang pagsasama ng display ay maaaring maging kumplikado kapag ang isang proyekto ng OEM ay nangangailangan ng LCD panel, touch screen, controller, mga cable, firmware, backlight, at mekanikal na istraktura upang gumana nang magkasama. Ang isang controller board na maaaring i-configure sa paligid ng target na LCD ay maaaring mabawasan ang ilan sa mga hamon sa pagsasama.
Nagbibigay ang SKY-TDM ng mga serbisyo ng display engineering na sumasaklaw sa pagpili ng LCD, configuration ng controller, pagpapasadya ng touch screen, optical bonding, cover glass, mga interface cable, at mga kaugnay na kinakailangan sa pagsasama ng display. Kasama sa mga sistema ng pamamahala ng kalidad nito ang mga sertipikasyon ng ISO 9001, ISO 13485, at IATF 16949, habang ang mga controller board ay sumasailalim sa functional testing bago ipadala ayon sa impormasyon ng produkto ng kumpanya.
Para sa mga customer ng OEM at ODM, maaaring kabilang sa suporta sa engineering ang:
- LCD resolution at timing configuration
- LVDS pin mapping at TTL timing adjustment
- Pag-optimize ng firmware
- Kontrol ng backlight at liwanag
- configuration ng wika ng OSD
- Pagpapasadya ng logo ng startup
- Cable pin at configuration ng connector
- Mga kinakailangan sa mekanikal na pag-mount
- Pagtutugma ng LCD at touch panel
Ang pinagsama-samang diskarte na ito ay maaaring maging partikular na mahalaga para sa mga proyekto kung saan ang pagiging tugma ng display at pangmatagalang availability ng bahagi ay mahalagang pagsasaalang-alang sa disenyo.
Teknikal na Pangkalahatang-ideya ng Controller Board
Ang sumusunod na talahanayan ay nagbubuod ng mahahalagang katangian ng solusyon sa controller na ito at ipinapaliwanag ang kanilang praktikal na kaugnayan sa panahon ng pagbuo ng display-system.
| Pagtutukoy / Tampok | Magagamit na Configuration | Benepisyo sa Engineering |
|---|---|---|
| Mga Video Input | 2 × HDMI | Sinusuportahan ang maramihang mga mapagkukunan ng digital na video |
| Mga LCD Output | LVDS at TTL / RGB | Pinapalawak ang mga katugmang pagpipilian sa LCD |
| Saklaw ng Sukat ng LCD | Humigit-kumulang 7–32 pulgada | Angkop para sa iba't ibang mga pang-industriya na format ng display |
| Firmware | Nako-configure | Sinusuportahan ang mga parameter ng display na tukoy sa proyekto |
| LVDS Connector | JST 2×15 pin | Nagbibigay ng differential display signal connections |
| LVDS FFC | 40-pin, 0.5 mm | Sinusuportahan ang mga katugmang koneksyon sa LCD panel |
| TTL T-CON | 50-pin na FFC | Nagbibigay ng RGB at timing signal connections |
| Interface ng Backlight | PH2.0 6-pin | Sinusuportahan ang katugmang backlight power at control |
Ang aktwal na mga kahulugan ng pin at pagsasaayos ng kuryente ay dapat palaging suriin laban sa target na LCD datasheet. Halimbawa, ang LVDS interface ay gumagamit ng differential TX signal pairs, habang ang TTL interface ay kinabibilangan ng RGB data, DE, VS, HS, DCLK, at mga kaugnay na control signal. Ang tamang pin mapping ay mahalaga para sa matagumpay na pagsasama.
Mga Madalas Itanong
1. Anong mga LCD panel ang maaaring ikonekta sa controller na ito?
Maaaring i-configure ang controller para sa malawak na hanay ng mga pang-industriyang TFT LCD panel gamit ang mga katugmang LVDS o TTL interface. Maaaring suportahan ang mga panel sa tinatayang 7–32 pulgadang hanay depende sa partikular na modelo at mga kinakailangan sa kuryente. Ang pagbibigay ng LCD model number ay nagbibigay-daan sa engineering team na i-verify ang compatibility.
2. Maaari bang ipasadya ang firmware para sa isang proyekto ng OEM?
Oo. Maaaring masakop ng pag-customize ng firmware ang LCD resolution, mga parameter ng timing, mga kahulugan ng interface, mga setting ng OSD, mga logo ng startup, at iba pang mga kinakailangan na partikular sa proyekto.
3. Sinusuportahan ba ng board ang parehong LVDS at TTL LCD panel?
Oo. Ang controller ay idinisenyo upang magbigay ng parehong LVDS at RGB TTL na mga opsyon sa output, na nagbibigay-daan dito upang suportahan ang iba't ibang katugmang pang-industriya na TFT LCD configuration.
4. Maaari bang ikonekta ang dalawang HDMI source sa parehong oras?
Nagbibigay ang board ng dalawang HDMI input interface, na nagbibigay-daan sa dalawang katugmang digital video source na maisama sa display system na may pagpili ng source ayon sa naka-configure na application.
5. Ang controller ba na ito ay angkop para sa tuluy-tuloy na mga pang-industriyang aplikasyon?
Idinisenyo ang produkto para sa mga pang-industriyang aplikasyon at tuluy-tuloy na operasyon, na may diin sa matatag na pagpoproseso ng signal, kontrol ng interference, mga bahaging nakatuon sa industriya, at pangmatagalang pagsasaalang-alang sa supply.
6. Maaari bang magbigay ang SKY-TDM ng kumpletong display assembly?
Oo. Maaaring suportahan ng SKY-TDM ang mas malawak na mga kinakailangan sa pagsasama ng display, kabilang ang mga pang-industriya na LCD panel, capacitive o resistive touch screen, controller board, interface cable, optical bonding, cover glass, at mga nauugnay na serbisyo sa engineering ng OEM/ODM.
Kumuha ng Custom na Industrial Display Solution
Ang pagpili ng tamang LCD controller ay isang mahalagang hakbang sa pagbuo ng isang matatag na pang-industriyang display system. Gamit ang dalawahang HDMI input, LVDS at TTL output compatibility, configurable firmware, at engineering support para sa LCD matching at integration, makakatulong ang controller na ito sa mga developer ng OEM na lumikha ng mga display system sa paligid ng kanilang mga partikular na teknikal na kinakailangan. Kung sinusuri mo ang isang bagong pang-industriya na HMI, medikal na aparato, kiosk, display ng transportasyon, o proyekto ng naka-embed na kagamitan, matuto nang higit pa tungkol sa 2-HDMI hanggang LVDS TTL Interface AD Board atmakipag-ugnayan sa amingamit ang iyong LCD model, resolution, uri ng interface, dami, at mga kinakailangan sa proyekto. Makakatulong ang SKY-TDM na i-verify ang pagiging tugma at bumuo ng praktikal na solusyon sa pagpapakita para sa iyong aplikasyon.
