Mga LCD Module + LCD Driver Boards + Touch Panels + Iba't ibang Cables + Mechanical Structural Components
Ang komprehensibong pagsasama na ito ay naging isang mahalagang pangangailangan para sa mga customized na proyekto, na nagmamarka ng isang pagbabago mula sa tradisyonal na pag-asa sa mga standalone na LCD module. Noong nakaraan, karamihan sa mga proyekto ay nangangailangan lamang ng mga indibidwal na bahagi, tulad ng mga hiwalay na touch panel o standalone na LCD module. Gayunpaman, habang umuunlad ang industriya, ang pagsasama-sama ng mapagkukunan ay naging isang mahalagang kadahilanan sa pagsisimula ng proyekto.
Kapag ang mga bahaging ito ay pinanggalingan at na-assemble mula sa iba't ibang mga supplier, ang mga isyu tulad ng compatibility ng bahagi, panloob na layout ng espasyo, at mga proseso ng pagpupulong ay madalas na lumitaw, na humahantong sa mga hindi pagkakatugma ng produkto. Ito ay isang natatanging hamon na likas sa mga pasadyang proyekto.
SKY-TDMPangunahing idinisenyo ang mga produkto ng 's upang tugunan ang mga pangangailangan ng mga customized na proyekto sa pang-industriya, medikal, self-service kiosk, at rail transit application. Nagbibigay kami ng pinagsamang mga solusyon sa pagpindot at pagpapakita upang malutas ang mga isyu sa compatibility at pagtutugma sa buong ikot ng buhay ng proyekto.

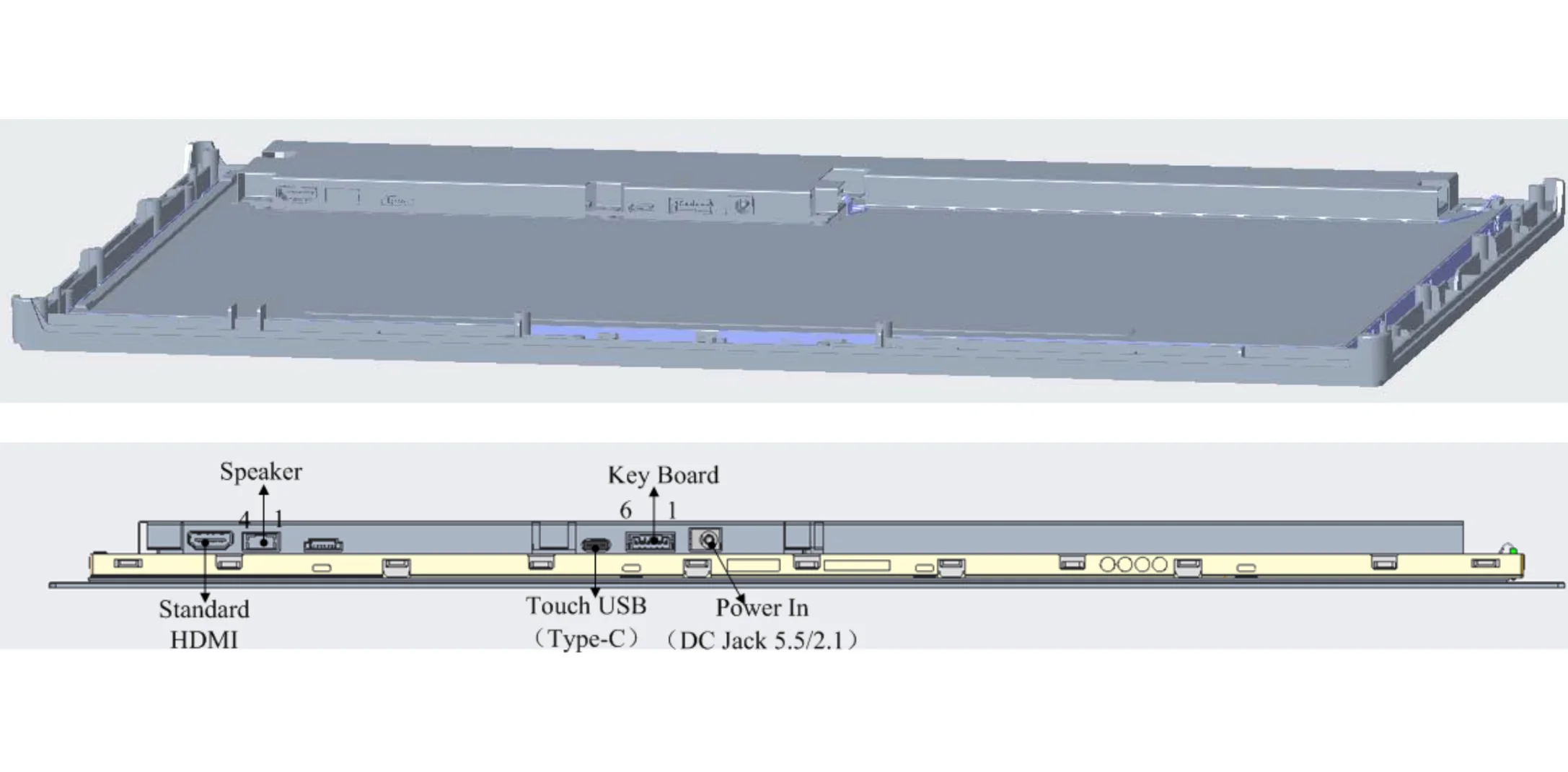

Ito ay isang 21.5-inch LCD na may touch functionality, na isinasama ang LCD module, PCAP capacitive touch panel, at driver board system sa isang solong display architecture. Kailangan lang ng mga customer na magbigay ng 12V DC power supply at isang HDMI input signal para i-deploy ito sa kanilang kagamitan, na inaalis ang pangangailangan para sa external na driver board.
Mga Pangunahing Tampok:
· 21.5-pulgada na laki ng screen
· 1920 x 1080 Full HD na resolution
· PCAP 10-point capacitive touch
· HDMI video input interface
· USB Type-C touch interface
· Opsyonal na paggamot sa ibabaw ng AG (Anti-Glare) at AF (Anti-Fingerprint).
· Built-in na speaker

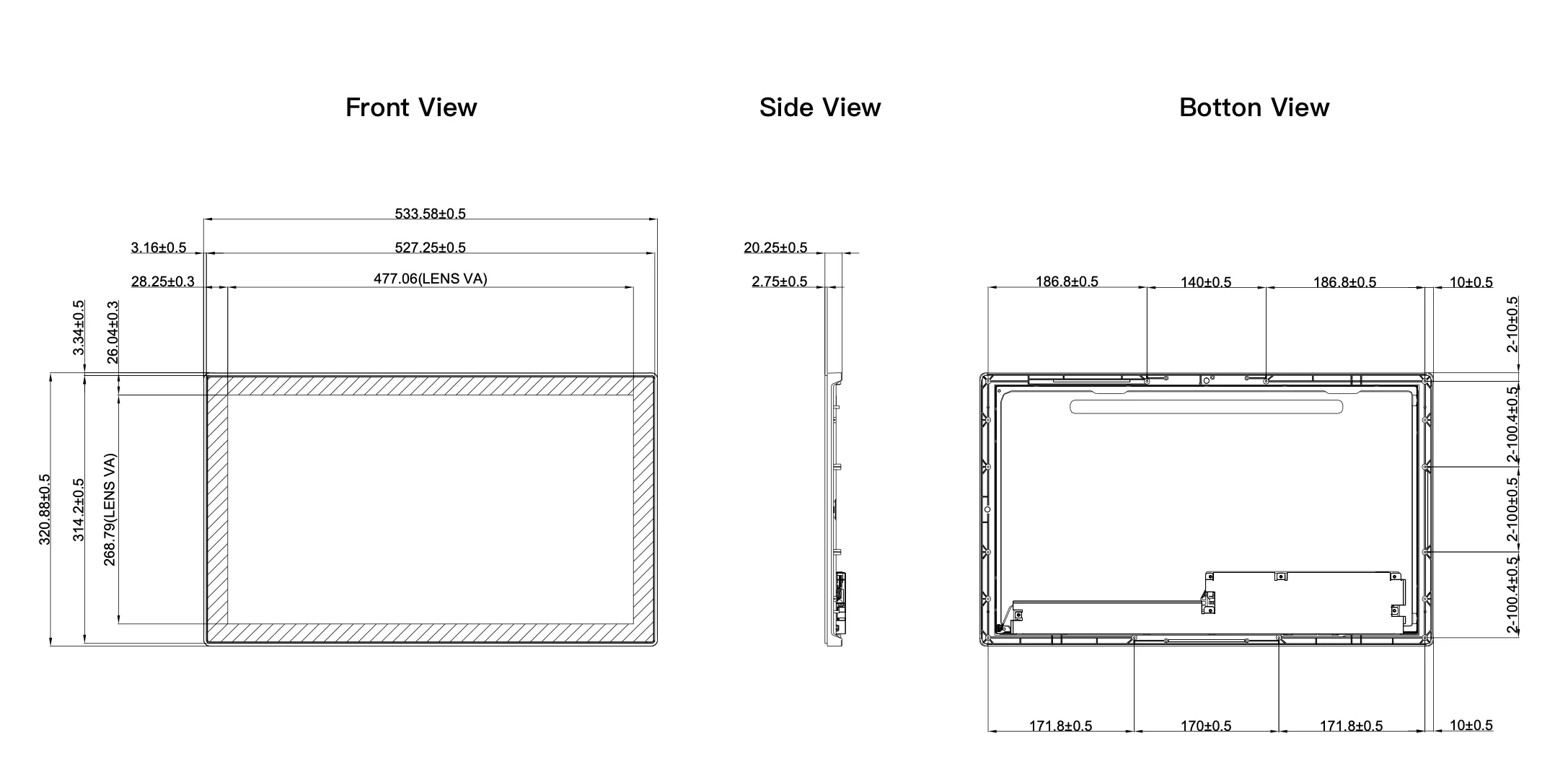

Mayroon itong tipikal na pagkonsumo ng kuryente na 26.26W, na may kabuuang sukat ng produkto na 533.58 x 320.88 x 20.25 mm.
Ang pangunahing layunin ng pagsasama ay bawasan ang bilang ng mga standalone na bahagi at pasimplehin ang pag-install ng display architecture.
Ang mga pinagsama-samang display ay maaaring potensyal na mapababa ang pangkalahatang mga gastos sa system. Tumutulong ang mga ito na pahusayin ang kahusayan sa pagkuha ng bahagi, bawasan ang pangangailangan para sa mga cable at konektor, i-streamline ang mga proseso ng pagpupulong, bawasan ang mga pagsisikap sa koordinasyon ng engineering, at paikliin ang oras ng pagsasama ng display system. Ang mga pagpapahusay na ito ay epektibong binabawasan ang mga nakatagong gastos sa paggawa. Ang aktwal na pagbawas sa gastos, gayunpaman, ay depende sa orihinal na arkitektura ng display, dami ng produksyon, at mga kinakailangan sa pagpapasadya.
Oo, lumilikha ito ng mas maraming pagkakataon para sa compact na mekanikal na disenyo. Kapag ang mga standalone na display driver board ay kailangang i-install sa likod o sa tabi ng isang LCD panel, ang dagdag na espasyo ay dapat na nakalaan para sa PCB at mga cable.
Sa pamamagitan ng direktang pagsasama ng mga nauugnay na display electronic na bahagi sa display architecture, hindi na kailangang maglaan ng espasyo para sa driver board at mga nauugnay na cable.
Ang pag-optimize ng espasyo na ito ay partikular na praktikal para sa mga self-service na terminal, kung saan ang screen ay karaniwang direktang naka-mount sa harap ng enclosure.

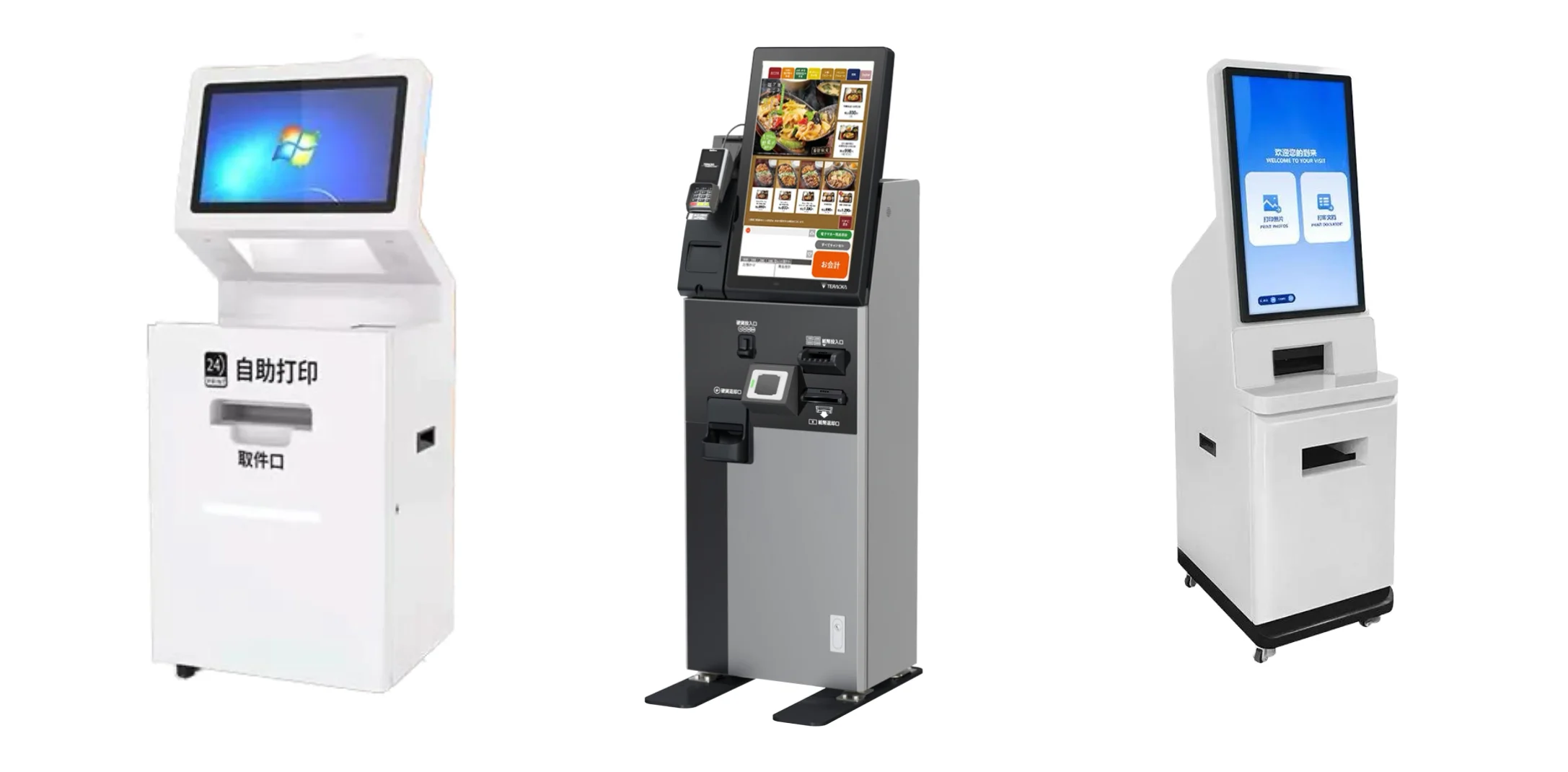

Ang mga self-service na terminal ay ang pinakakinakatawan na senaryo ng application para sa "Touch + Display Integration."
Ang 21.5-inch na Full HD touchscreen ay nagbibigay ng sapat na display area upang walang putol na ipakita ang buong daloy ng user: Menu Display → Selection Product → Order Confirmation → Payment & Settlement → Receipt Printing.
Ang parehong konsepto ng disenyo ng display ay maaaring ilapat sa iba pang kagamitan sa self-service:
· Self-Ording Kiosk: Ang malalaking touch display ay nagbibigay-daan sa mga user na ganap na mag-browse ng mga produkto, pamahalaan ang mga order, at kumpletuhin ang mga transaksyon nang walang anumang tulong ng staff.
· Mga Terminal ng Pagbabayad: Maaaring pagsamahin ng display ang mga tagubilin sa pagpapatakbo, impormasyon ng transaksyon, at mga pakikipag-ugnayan sa pagpindot sa isang solong interface na nakaharap sa gumagamit.
· Mga Vending Machine: Maaaring gamitin ang touch interface upang ipakita ang impormasyon ng produkto, nilalamang pang-promosyon, pagpili ng produkto, at gabay sa pagbabayad.
· Mga Terminal ng Ticketing at Check-In: Maaaring gabayan ng mga interactive na display ang mga user sa pagpili ng patutunguhan, mga query sa reservation, pag-print ng ticket, o mga pamamaraan ng check-in.
· Mga Self-Service na Printer: Maaaring mapadali ng touchscreen ang pagpili ng dokumento, preview ng nilalaman, mga setting ng opsyon sa pag-print, at mga function ng pagbabayad.
Isa sa mga pangunahing hamon sa pagbuo ng touchscreen na kagamitan ay ang pagtiyak na ang touch panel, LCD module, driver board controller, at mekanikal na istraktura ay gumagana nang walang putol.
Ang pinagsamang diskarte na ito ay partikular na angkop para sa mga tagagawa ng mass-produced na kagamitan. Sa ganitong mga kaso, ang pagkakapare-pareho ng pagpapakita, kahusayan sa pag-install, at koordinasyon ng supply chain ay pinakamahalaga. Isinasaalang-alang ang aming 21.5-inch na produkto bilang halimbawa, ipinapakita nito kung paano maaaring isama ang LCD, touch panel, at driver electronics sa iisang display module architecture. Natutugunan din nito ang mga kinakailangan sa pagiging maaasahan sa ilalim ng iba't ibang kundisyon, kabilang ang temperatura, vibration, thermal shock, power cycling, at ESD.
Para sa mga customer ng OEM, ang collaborative na disenyo ng produkto na ito ay kumakatawan sa pinakahuling solusyon. Nangangahulugan ito na sa simula pa lang, ang buong solusyon sa display ay idinisenyo bilang isang mahalagang bahagi ng kagamitan, sa halip na ituring bilang isang nakahiwalay na bahagi ng LCD.
Mangyaring makipag-ugnayanSKY-TDM. Ang aming team ay tutulong sa pagsusuri at magbibigay ng perpektong pinagsamang solusyon sa display (LCD + Driver Board + Touch Panel) na iniakma para sa iyong proyekto.
