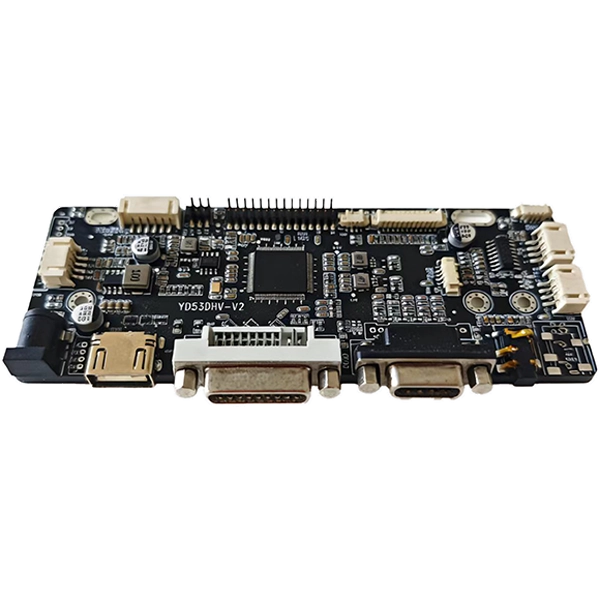

HDMI at VGA at DVI sa LVDS Industrial LCD Controller Board

Maraming mga proyektong pang-industriya na display ang nangangailangan ng pag-convert ng mga karaniwang PC video output---HDMI, VGA, o DVI---sa mga LVDS signal na nagtutulak ng mga pang-industriyang TFT LCD panel. Habang sinusuportahan ng mga multi-interface board ang DP, Type-C, at eDP, karamihan sa mga factory equipment (PLC, industrial PC, at legacy controller) ay gumagamit pa rin ng HDMI, VGA, o DVI bilang mga pangunahing output.

SKY-TDMHDMI at VGA at DVI sa LVDS Industrial LCD Controller Boardtumutugon sa partikular na pangangailangang ito. Tinatanggap nito ang tatlong pinakakaraniwang pinagmumulan ng video na makikita sa mga pang-industriyang computer at nagda-drive ng mga LVDS panel nang hindi nangangailangan ng mga DP-to-HDMI adapter o Type-C na mga cable ng conversion---na nakakatipid ng gastos at binabawasan ang mga potensyal na pagkabigo sa chain ng signal.

Ibinigay namin ang board na ito sa mga manufacturer ng kagamitan para sa mga upgrade ng panel ng HMI, pagpapalit ng display ng CNC machine, at pagsasama ng display ng medical cart kung saan kailangang kumonekta ang mga karaniwang video output sa mga pang-industriyang panel ng LVDS. Para sa mga customer na gumagamit na ng HDMI, VGA, o DVI source at LVDS panels, nagbibigay ang board na ito ng direktang solusyon nang hindi nagbabayad para sa mga hindi nagamit na feature ng DP, Type-C, o eDP.

Mga Pangunahing Tampok

1. Tatlong Standard na Input para sa mga Industrial PC

- Sinusuportahan ng HDMI ang mga modernong pang-industriya na PC at mga naka-embed na system

- Kumokonekta ang VGA sa mga legacy na controller at mas lumang hardware

- Nagbibigay ang DVI ng digital signal path para sa mga pang-industriyang workstation

- Walang DP o Type-C na suporta ay nangangahulugan ng mas mababang gastos para sa mga karaniwang application

2. Na-optimize ang Pagmamaneho ng Panel ng LVDS

- Sinusuportahan ang mga single/dual-channel na LVDS output hanggang sa1920×1080 @ 60Hz

- Tugma sa 6-bit, 8-bit, at 10-bit LVDS panel

- Mapipili ang boltahe ng panel (3.3V/5V/12V) para sa iba't ibang modelo ng LCD

- Naaayos na mga parameter ng timing para sa mga kinakailangan na partikular sa panel

3. Industrial-Grade Signal Integrity

- Ang mababang disenyo ng EMI ay binabawasan ang pagkagambala sa mga kalapit na kagamitan

- Malapad na DC input (8-25V) para sa 12V o 24V na pang-industriyang power system

- Pinagsamang backlight driver na may kontrol sa liwanag ng PWM

- Matatag na output ng imahe sa ilalim ng mga pagbabago sa kapangyarihan ng pabrika

4. Pinasimpleng Pagsasama para sa mga OEM

- Ang karaniwang JST 2x15 LVDS output connector ay tumutugma sa mga karaniwang panel cable

- Ang compact na laki ng PCB ay umaangkop sa karamihan ng mga pang-industriyang display enclosure

- Ang solong-board na solusyon ay nag-aalis ng mga panlabas na converter box

- Pangmatagalang supply ng lifecycle para sa maraming taon na produksyon ng kagamitan

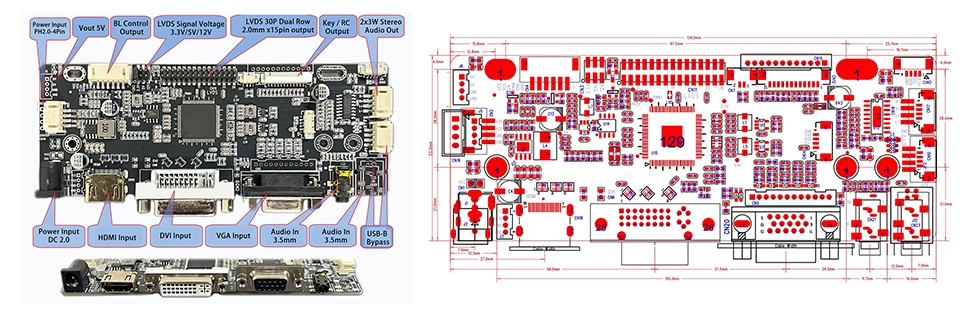

Mga Interface at Dimensyon

JST 2x15 Pin LVDS Output Interface

6-Pin 2.0mm Backlight Interface

Mga Karaniwang Aplikasyon

Ang aming HDMI at VGA at DVI hanggang LVDS Industrial LCD Controller Board ay pangunahing idinisenyo para sa mga pang-industriyang aplikasyon, na nag-aalok ng pambihirang katatagan. Malawakang ginagamit ang mga ito sa iba't ibang industriya, kabilang ang mga industrial automation HMI panel, CNC machine operator terminal, medical diagnostic at patient monitoring equipment, industrial panel PC at embedded controller, open-frame touch monitor, self-service kiosk at interactive na terminal, retail POS system, on-board na mga display sa transportasyon, at smart factory production equipment.

Kailan Pipiliin ang Board na Ito kumpara sa Multi-Interface Board

Aling Controller Board ang Nababagay sa Iyong Proyekto?

Nag-aalok ang SKY-TDM ng dalawang pang-industriya na LCD controller board. Narito kung paano pumili:

Piliin ang Lupon na Ito (HDMI/VGA/DVI hanggang LVDS) kung:

- Ang iyong mga video source ay HDMI, VGA, o DVI lamang (walang DP/Type-C na kinakailangan)

- Gumagamit ang iyong LCD panel ng LVDS interface (walang mga eDP panel)

- Kailangan mo ng isang cost-optimized na solusyon para sa mga karaniwang pang-industriyang aplikasyon

- Gusto mong iwasang magbayad para sa DP Alt Mode, Type-C, o mga feature ng eDP

- Ina-upgrade mo ang mga kasalukuyang kagamitan na mayroon nang mga output ng HDMI/VGA/DVI

Piliin ang Multi-Interface Board (HDMI/DP/VGA/Type-C hanggang LVDS/eDP) kung:

- Kasama sa iyong system ang DisplayPort o USB Type-C na mga pinagmumulan ng video

- Kailangan mo ng suporta sa panel ng eDP

- Gumagawa ka ng bagong platform na may maraming kinakailangan sa pag-input ng video

- Ang iyong application ay nangangailangan ng suporta sa 4K na resolusyon

- Kailangan mo ng maximum na kakayahang umangkop sa interface para sa hinaharap-proofing

Para sa karamihan ng industriyal na automation, medikal, at kiosk na mga application na may karaniwang mga PC output at LVDS panel, ang board na ito ay nagbibigay ng pinakamainam na balanse ng functionality at gastos.

Bakit Pumili ng SKY-TDM

✔ Pagiging Maaasahan sa Industrial-Grade

Binuo gamit ang mga premium na electronic na bahagi upang matiyak ang matatag, pangmatagalang operasyon sa malupit na mga pang-industriyang kapaligiran.

✔ One-Stop Display Ecosystem

Nagbibigay kami ng mga LCD panel, touch screen, controller board, optical bonding, at custom na display cable, na nagbibigay-daan sa pagkuha ng solong pinagmulan para sa iyong buong display assembly.

✔ Comprehensive OEM at ODM Customization

Ganap na sinusuportahan ng aming team ang iyong mga pangangailangan sa pagpapasadya. Maaari naming iakma ang pisikal na hitsura ng produkto, mga interface, signal cable, at power input/output ayon sa iyong mga partikular na pangangailangan.

✔ Pangmatagalang Matatag na Supply

Pinipigilan ng Strict Bill of Materials (BOM) na pamamahala ang biglaang pagkaluma ng bahagi, na mahalaga para sa mga pang-industriyang device na nangangailangan ng suporta sa produksyon ng maraming taon.

✔ Nakatuon na Suporta sa Engineering

Susundan ka ng aming team mula sa prototype validation phase hanggang sa mass production, patuloy na sinusubaybayan ang mga isyu sa pagsubok at nagbibigay ng mga teknikal na solusyon.

Quality Assurance

Ang lahat ng aming HDMI at VGA at DVI hanggang LVDS Industrial LCD Controller Board ay sumasailalim sa standardized na proseso ng inspeksyon at isang komprehensibong hanay ng mahigpit na mga pamamaraan sa pagsubok. Nagsasagawa kami ng 100% full functional verification, signal integrity at output stability testing, tuluy-tuloy na burn-in testing (available kapag hiniling), power supply stability cycling test, at kumpletong interface communication verification. Tinitiyak ng mga hakbang na ito ang kakayahang magamit at integridad ng bawat produkto bago ipadala. Ang aming mahigpit na pagsusuri sa kalidad ay nagpapaliit sa panganib ng mga pagkabigo sa field para sa mga pang-industriyang kagamitang OEM sa mga aplikasyon ng end-user.

FAQ

Q1: Ano ang pangunahing pagkakaiba sa pagitan ng board na ito at ng multi-interface board ng SKY-TDM?

A: Nakatuon ang board na ito sa mga HDMI, VGA, at DVI input na may LVDS output---ang tatlong pinakakaraniwang interface na makikita sa mga pang-industriyang PC at legacy na controller. Nag-aalok ito ng cost-optimized na solusyon para sa mga karaniwang application kung saan hindi kinakailangan ang DP, Type-C, at eDP.

Q2: Maaari bang suportahan ng board na ito ang mga resolusyon na mas mataas sa 1920×1080?

A: Ang board na ito ay na-optimize para sa mga pang-industriyang LVDS panel hanggang sa1920×1080 @ 60Hz. Para sa mga application na 4K o mas mataas na resolution na may mga eDP panel, inirerekomenda namin ang aming multi-interface board na sumusuporta sa mga output ng eDP.

Q3: Maaari ko bang gamitin ang board na ito sa parehong 12V at 24V power supply?

A: Oo. Sinusuportahan ng board ang malawak na hanay ng input ng DC8V hanggang 25V, ginagawa itong tugma sa parehong 12V at 24V na pang-industriyang power system na karaniwang makikita sa factory automation at medikal na kagamitan.

Q4: Paano ko malalaman kung ang aking LCD panel ay tugma?

A: Mangyaring ibigay ang numero ng modelo ng iyong LCD panel. Ive-verify ng aming engineering team ang LVDS pin mapping, panel voltage, timing parameters, at resolution compatibility. Maaari rin kaming magbigay ng mga katugmang LVDS cable.

Q5: Compatible ba ang board na ito sa resistive at capacitive touch screen?

A: Oo. Sinusuportahan namin ang pagsasama ng touch interface para sa parehong PCAP at resistive touch screen sa pamamagitan ng USB, I²C, o UART. Maaaring ipares ang board sa iyong touch controller bilang bahagi ng kumpletong solusyon sa display.

Q6: Ano ang karaniwang lifecycle para sa HDMI at VGA at DVI sa LVDS Industrial LCD Controller Board?

A: Ang board na ito ay dinisenyo na may pangmatagalang component sourcing para sa pang-industriyang kagamitan na nangangailangan ng 8-15 taon ng suporta sa produksyon. Pinapanatili namin ang mahigpit na kontrol ng BOM upang maiwasan ang biglaang pagkaluma ng bahagi.

Q7: Nagbibigay ka ba ng panel-matching firmware?

A: Oo. Kino-customize namin ang firmware para sa iyong partikular na LCD panel timing, resolution, at operating parameters. Tinitiyak nito ang pagsasama ng plug-and-play sa iyong display panel.

Makipag-ugnayan sa Amin

Ikaw ba ay naghahanap ng mga maaasahang pang-industriya na LCD controller board para sa iyong naka-embed na proyekto ng display?

Kung kailangan mo ng standard HDMI/VGA/DVI to LVDS driver boards o ganap na customized na mga display assemblies, sinusuportahan ng engineering team ng SKY-TDM ang iyong proyekto mula sa unang konsepto hanggang sa mass manufacturing.

Mangyaring ibigay ang mga sumusunod na detalye sa loob ng iyong pagtatanong:

• Eksaktong numero ng modelo ng LCD panel

• Laki ng display at katutubong resolution

• Mga kinakailangang interface ng pag-input ng video

• Mga detalye ng operating boltahe

• Uri ng touchscreen (kung naaangkop)

• Target na application at operating environment

• Tinantyang taunang dami ng order

• Detalyadong mga kinakailangan sa pagpapasadya

Susuriin ng aming mga inhinyero ang iyong mga detalye, maghahatid ng mga katugmang rekomendasyon sa hardware, mga teknikal na guhit at mapagkumpitensyang mga panipi sa loob ng 24 na oras.
