Paano Mapapasimple ng isang HDMI To TTL Interface AD ​​Board ang Industrial LCD Integration

Para sa mga proyekto ng pagpapakita ng OEM na nangangailangan ng maaasahang conversion ng signal, angHDMI Sa TTL Interface AD ​​Boardmula saSKY-TDMay nagbibigay ng praktikal na paraan upang ikonekta ang mga pinagmumulan ng HDMI na video sa mga TTL/RGB TFT LCD panel. Ang adjustable panel voltage nito, integrated LED backlight control, customizable firmware, at compact na pang-industriyang disenyo ay ginagawa itong angkop para sa mga naka-embed na kagamitan, mga terminal ng HMI, mga medikal na instrumento, mga aparatong laboratoryo, at iba pang mga application ng display na limitado sa espasyo.

Ang isang HDMI To TTL Interface AD ​​Board ay gumaganap bilang control bridge sa pagitan ng isang HDMI video source at isang katugmang TFT LCD panel gamit ang TTL/RGB signaling. Para sa mga tagagawa ng kagamitan, ang halaga ng ganitong uri ng controller ay lumalampas sa pangunahing conversion ng signal. Ang pagpili ng boltahe ng panel, timing ng display, pamamahala ng backlight, pagtutugma ng interface, pagsasaayos ng firmware, at pagiging maaasahan ng PCB ay maaaring makaapekto sa tagumpay ng isang naka-embed na display system. Sinusuportahan ng solusyon ng SKY-TDM ang maraming TTL interface configuration, 3.3V/5V panel voltage adjustment, integrated LED backlight control, nako-customize na firmware, at isang 8–18V DC power input. Nakakatulong ang mga feature na ito sa mga inhinyero na bawasan ang karagdagang circuitry, pasimplehin ang mga wiring, pabilisin ang pagsasama ng LCD, at bumuo ng mas nababaluktot na mga produktong pang-industriya na display.

Talaan ng mga Nilalaman

1. Ano ang isang HDMI To TTL Interface AD ​​Board?
2. Bakit Mahalaga ang Conversion ng HDMI-to-TTL para sa TFT LCD Projects?
3. Ano ang Mga Pangunahing Tampok na Susuriin?
4. Pangunahing Teknikal na Pagtutukoy
5. Saan Maaaring Gamitin ang Lupon?
6. Paano Dapat Lalapitan ng mga Inhinyero ang LCD Integration?
7. Paano Napapabuti ng Pag-customize ang Pagkatugma ng Proyekto?
8. Mga Madalas Itanong
9. Konklusyon at Suporta sa Proyekto

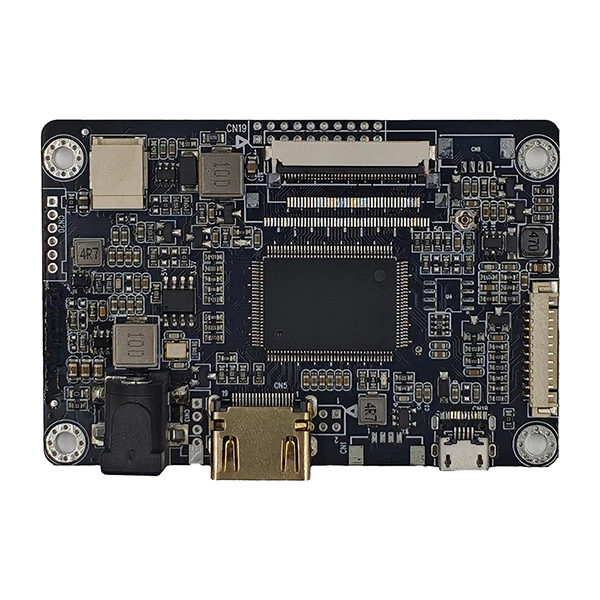

Ano ang isang HDMI To TTL Interface AD ​​Board?

Ang HDMI To TTL Interface AD ​​Board ay isang LCD controller na nagko-convert ng impormasyon ng video mula sa isang HDMI source sa isang format ng signal na maaaring iproseso ng isang katugmang TTL/RGB TFT LCD panel. Ang HDMI ay malawakang ginagamit ng mga computer, naka-embed na system, pang-industriya na controller, at iba pang modernong digital video source, habang maraming TFT LCD panel ang gumagamit ng parallel na RGB o TTL interface.

Kung walang angkop na controller, maaaring kailanganin ng mga inhinyero na muling idisenyo ang host system o bumuo ng karagdagang signal-conversion circuitry. Ang isang nakatuong controller board ay nagbibigay ng isang mas direktang integration path at maaaring pagsamahin ang pagpoproseso ng signal, panel power management, timing configuration, at backlight control sa isang compact solution.

Ang SKY-TDM HDMI To TTL Interface AD ​​Board ay partikular na idinisenyo para sa industriyal na pagsasama ng LCD. Ayon sa mga detalye ng produkto nito, sinusuportahan nito ang TTL/RGB display output configuration, adjustable 3.3V o 5V panel voltage, integrated LED driver, customizable firmware, at 8–18V DC power supply range.

Bakit Mahalaga ang Conversion ng HDMI-to-TTL para sa TFT LCD Projects?

Ang pagsasama ng display ay kadalasang nagsasangkot ng higit pa kaysa sa pagpili ng LCD na may tamang pisikal na sukat. Dapat ding tumugma ang mga inhinyero sa pinagmulan ng video, interface, boltahe, timing, backlight, connector, at mekanikal na istraktura.

Ang isang naaangkop na HDMI-to-TTL controller ay makakatulong na matugunan ang ilang karaniwang hamon sa pagsasama:

• Pagkatugma ng interface:Nagbibigay ito ng praktikal na koneksyon sa pagitan ng HDMI video source at TTL/RGB TFT panel.
• Power matching:Ang adjustable na boltahe ng panel ay tumutulong sa pag-accommodate ng iba't ibang LCD electrical requirements.
• Pamamahala ng backlight:Binabawasan ng pinagsamang kontrol ng backlight ng LED ang pangangailangan para sa isang hiwalay na circuit ng driver.
• Pagbagay ng firmware:Maaaring i-customize ang timing ng display at iba pang mga parameter para sa mga partikular na modelo ng LCD.
• Compact na pag-install:Ang isang maliit na layout ng controller ay maaaring maging mahalaga kung saan ang enclosure space ay limitado.
• kahusayan sa pag-unlad:Maaaring bawasan ng isang nakahanda na arkitektura ng controller ang dami ng pagbuo ng display-interface na kinakailangan ng OEM team.

Ano ang Mga Pangunahing Tampok na Susuriin?

1. Maramihang TTL/RGB Interface Configuration

Ang iba't ibang TFT panel ay maaaring gumamit ng iba't ibang FPC pin assignment at signal configuration. Sinusuportahan ng board ang ilang interface arrangement, kabilang ang 40-pin at 50-pin RGB configuration, na nagbibigay sa mga engineer ng higit na flexibility kapag pumipili ng mga angkop na panel.

2. Adjustable Panel Voltage

Sinusuportahan ng controller ang napiling 3.3V at 5V panel output boltahe. Mahalaga ito dahil ang pagbibigay ng hindi tugmang boltahe ay maaaring magdulot ng kawalan ng katatagan ng display o potensyal na makapinsala sa panel electronics. Ang pagpili ng boltahe ay dapat palaging ma-verify laban sa mga de-koryenteng detalye ng tagagawa ng LCD.

3. Pinagsamang LED Backlight Driver

Pinapasimple ng built-in na backlight control circuit ang arkitektura ng system sa pamamagitan ng pagsasama ng display control at LED backlight management sa parehong board. Ang interface ng backlight ay nagbibigay ng power, ON/OFF, at mga koneksyon na nauugnay sa PWM/Vadj para sa kontrol sa antas ng system.

4. Nako-customize na Firmware

Ang mga panel ng LCD ay nangangailangan ng naaangkop na mga parameter ng timing upang maipakita nang tama ang mga larawan. Maaaring masakop ng pag-customize ng firmware ang mga parameter gaya ng resolution, timing, display orientation, boot logo, at OSD configuration, depende sa mga kinakailangan ng proyekto.

5. Industrial-Oriented na Disenyo

Ang mga kagamitang pang-industriya ay maaaring patuloy na gumana at maaaring makaranas ng elektrikal na interference, pagkakaiba-iba ng temperatura, at mga limitasyon sa espasyo. Ang controller ay idinisenyo na may matatag na pamamahala ng kuryente, na-optimize na pagruruta ng signal, at EMI-conscious na engineering upang suportahan ang hinihingi na mga naka-embed na application.

Pangunahing Teknikal na Pagtutukoy

Ang sumusunod na talahanayan ay nagbubuod sa pangunahing nai-publish na mga detalye ng HDMI To TTL Interface AD ​​Board:

Dapat kumpirmahin ng mga inhinyero ang kumpletong mga detalye ng elektrikal, timing, mekanikal, at connector laban sa napiling panel ng LCD bago maglagay ng order o simulan ang mass production.

Saan Maaaring Gamitin ang Lupon?

Ang compact na arkitektura at configurable display interface ay ginagawang kapaki-pakinabang ang HDMI To TTL Interface AD ​​Board para sa iba't ibang naka-embed na application. Kasama sa mga karaniwang kaso ng paggamit ang:

• Industrial HMI:Ikonekta ang mga pang-industriyang computer o controller sa mga compact na TFT operator display.
• Mga instrumentong medikal:Magbigay ng display interface para sa diagnostic, monitoring, at laboratory equipment.
• Portable na kagamitan sa pagsubok:Suportahan ang mga compact display kung saan mahalaga ang PCB space at power management.
• Automation ng gusali:Drive display modules na ginagamit sa control at monitoring terminal.
• Mga kagamitan sa seguridad:Isama ang mga TFT display sa mga compact monitoring at control device.
• Mga naka-embed na terminal:Magbigay ng koneksyon sa HDMI-to-TTL para sa mga customized na pang-industriya at matalinong device.

Ang mga application na ito ay karaniwang may katulad na mga kinakailangan: stable na pagpapadala ng imahe, predictable panel compatibility, compact installation, at isang controller na maaaring iakma sa final configuration ng LCD.

Paano Dapat Lalapitan ng mga Inhinyero ang LCD Integration?

Ang isang maaasahang proyekto sa pagpapakita ay dapat magsimula sa mga detalye ng LCD panel sa halip na pumili lamang ng isang controller batay sa input connector. Ang isang structured compatibility check ay maaaring maiwasan ang magastos na muling pagdidisenyo sa susunod na pag-unlad.

1. Kilalanin ang modelo ng LCD:Kumpirmahin ang eksaktong numero ng bahagi ng panel at datasheet.
2. Suriin ang interface:I-verify kung ginagamit ng panel ang kinakailangang TTL/RGB pin configuration.
3. Kumpirmahin ang boltahe:Itugma ang setting ng boltahe ng panel ng controller sa detalye ng LCD.
4. I-verify ang timing:Suriin ang pixel clock, horizontal timing, vertical timing, synchronization, at mga nauugnay na parameter.
5. Itugma ang backlight:Kumpirmahin ang LED na boltahe, kasalukuyang, mga kinakailangan sa PWM, at configuration ng connector.
6. Suriin ang mga detalye ng mekanikal:I-verify ang oryentasyon ng FPC, posisyon ng connector, mga sukat ng board, at mga kinakailangan sa pag-mount.
7. Subukan ang kumpletong pagpupulong:Suriin ang katatagan ng imahe, gawi sa pagsisimula, kontrol sa liwanag, pagganap ng temperatura, at pangmatagalang operasyon.

Ang pagbibigay ng LCD datasheet, nilalayong aplikasyon, input source, at mga hadlang sa enclosure sa supplier ng controller ay maaaring gawing mas mahusay ang proseso ng pagtutugma.

Paano Napapabuti ng Pag-customize ang Pagkatugma ng Proyekto?

Ang mga karaniwang controller board ay kapaki-pakinabang para sa mga karaniwang application, ngunit ang mga produkto ng OEM ay madalas na may mga kinakailangan na hindi malulutas ng isang generic na configuration. Ang pagpapasadya ng firmware at hardware ay maaaring maging isang mahalagang bahagi ng pag-develop ng display.

Nagbibigay ang SKY-TDM ng mga opsyon sa pag-customize na maaaring kasama ang:

• LCD resolution at timing configuration
• Display frame-rate at pagsasaayos ng parameter ng imahe
• Boot logo at pag-customize ng interface ng startup
• Configuration ng menu ng OSD
• Pagsasaayos ng oryentasyon ng display
• TTL/RGB cable at FPC connector na tumutugma
• Backlight brightness at power-sequence optimization
• Pag-customize ng PCB silk-screen at pribadong label
• Mechanical mounting adaptation

Ang diskarte na ito ay partikular na kapaki-pakinabang para sa mga tagagawa ng OEM na gumagawa ng kagamitan na may tinukoy na modelo ng LCD, naka-customize na enclosure, o mahabang buhay ng produkto. Nagbibigay din ang SKY-TDM ng mas malawak na mga kakayahan sa pagsasama ng display na sumasaklaw sa mga touch panel, LCD display, at LCD driver board, na makakatulong na gawing simple ang multi-component sourcing.

Mga Madalas Itanong

Q1: Aling mga LCD panel ang maaaring gumana sa isang HDMI To TTL Interface AD ​​Board?

Ang board ay idinisenyo para sa mga katugmang TTL/RGB TFT LCD panel. Ang pagiging tugma ay depende sa interface ng panel, resolution, timing, boltahe, connector, at mga kinakailangan sa backlight. Ang pagbibigay ng eksaktong LCD model ay nakakatulong sa engineering team na ma-verify ang compatibility.

Q2: Maaari bang i-customize ang firmware para sa isang partikular na LCD?

Oo. Maaaring i-customize ang firmware ayon sa mga kinakailangan ng proyekto, kabilang ang timing ng display, resolution, oryentasyon, logo ng startup, at mga setting na nauugnay sa OSD.

Q3: May kasama bang backlight driver ang board?

Oo. Ang controller ay may kasamang integrated LED backlight driver, na tumutulong na bawasan ang pangangailangan para sa karagdagang external na backlight-control module.

Q4: Anong boltahe ng panel ang sinusuportahan ng controller?

Ang mga nai-publish na mga detalye ay nagpapahiwatig ng mapipiling 3.3V at 5V na mga opsyon sa boltahe ng panel. Ang tamang setting ay dapat piliin ayon sa mga detalye ng tagagawa ng LCD.

Q5: Ang board ba ay angkop para sa pang-industriyang kagamitan?

Oo. Ang produkto ay idinisenyo para sa mga application na nakatuon sa industriya tulad ng mga terminal ng HMI, kagamitang medikal, mga instrumento sa laboratoryo, mga portable na device sa pagsubok, at mga naka-embed na control system. Ang nai-publish na hanay ng temperatura ng pagpapatakbo nito ay -20°C hanggang 80°C.

Q6: Maaari bang magbigay ang SKY-TDM ng mga katugmang cable?

Oo. Sinusuportahan ng SKY-TDM ang interface at pagtutugma ng cable para sa mga proyekto ng pagsasama ng display, kabilang ang mga naka-customize na TTL/RGB signal cable at FPC na koneksyon.

Q7: Maaari bang humiling ng customized na pagba-brand ang mga customer ng OEM?

Oo. Maaaring kasama sa available na pag-customize ang mga marka ng PCB na silk-screen, packaging ng pribadong label, eksklusibong firmware, at iba pang mga kinakailangan na partikular sa proyekto.

Konklusyon at Suporta sa Proyekto

Ang pagpili ng tamang display controller ay maaaring makabuluhang makaimpluwensya sa kahusayan at pagiging maaasahan ng isang naka-embed na proyekto sa LCD. Ang isang HDMI To TTL Interface AD ​​Board ay nagbibigay ng praktikal na tulay sa pagitan ng HDMI video source at TTL/RGB TFT panel habang pinagsasama ang conversion ng signal, pamamahala ng power ng panel, kontrol ng backlight, at configuration ng firmware sa isang compact na solusyon. Para sa mga manufacturer ng OEM, ang kakayahang mag-customize ng timing, firmware, mga cable, connector, at mga mekanikal na detalye ay maaaring higit pang gawing simple ang pagbuo ng produkto at suportahan ang matatag na pangmatagalang produksyon.

Kung gumagawa ka ng pang-industriyang HMI, medikal na instrumento, laboratoryo device, portable tester, o isa pang naka-embed na display na produkto, makakatulong ang SKY-TDM na suriin ang iyong LCD model at mga kinakailangan ng system. I-explore ang HDMI To TTL Interface AD ​​Board omakipag-ugnayan sa amingamit ang iyong LCD datasheet, kinakailangang interface, dami, at mga kinakailangan sa pag-customize para talakayin ang isang angkop na solusyon sa display controller.
