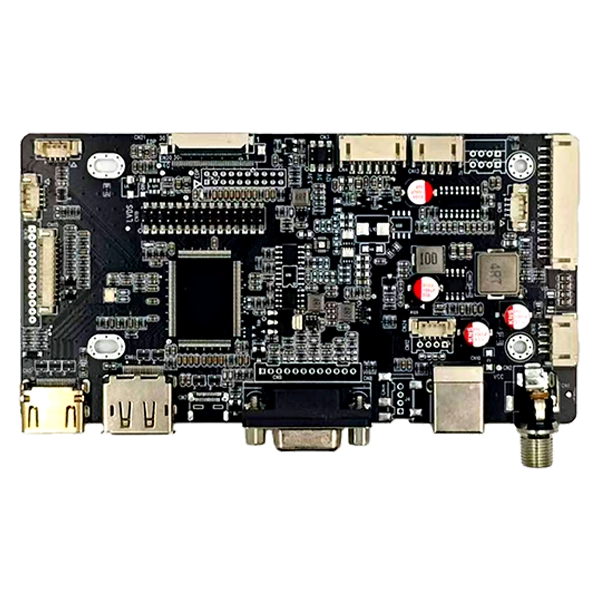

SKY-TDMnagpapaunlad ngHDMI at DP at VGA at Type C Sa LVDS EDP Interface AD Boardupang matulungan ang mga OEM, system integrator, at mga tagagawa ng kagamitang pang-industriya na ikonekta ang maraming video source gamit ang LVDS o eDP LCD panel sa pamamagitan ng isang flexible na display controller. Sa pamamagitan ng pagsasama-sama ng HDMI, DisplayPort, VGA, at USB Type-C na mga input na may maraming LCD output configuration, mababawasan ng board ang pagiging kumplikado ng hardware habang sinusuportahan ang hinihingi na mga naka-embed na display application.
Ang mga modernong pang-industriyang display system ay kadalasang kailangang gumana sa iba't ibang host computer, graphics interface, at LCD panel. Ang paggamit ng hiwalay na controller para sa bawat interface ay maaaring magpapataas ng engineering work, mga kinakailangan sa imbentaryo, at oras ng pagsasama. Ang multi-interface na LCD driver board ay nagbibigay ng mas praktikal na diskarte sa pamamagitan ng pagsasama-sama ng ilang video input at display output sa loob ng isang industrial-grade PCB.
Ang HDMI, DP, VGA, at Type-C interface configuration ay sumusuporta sa malawak na hanay ng mga host platform, habang ang LVDS at eDP na mga output ay ginagawang angkop ang controller para sa iba't ibang TFT LCD architecture. Sinusuportahan ng board ang nako-configure na boltahe ng panel, output ng backlight, mga temperatura ng pagpapatakbo ng industriya, at mga serbisyo ng engineering ng OEM/ODM, na ginagawa itong angkop para sa mga pang-industriyang HMI, kagamitan ng CNC, mga medikal na device, kiosk, machine vision system, at mga naka-embed na display.
Talaan ng mga Nilalaman
Bakit Kailangan ng Mga Pang-industriya na Display ng Maramihang Mga Interface ng Video?
Paano Ikinonekta ng Controller Board ang Iba't ibang Display Interface?
Ano ang Mga Pangunahing Tampok ng Interface AD Board?
Ano ang Pangunahing Teknikal na Pagtutukoy?
Saan Magagamit ang Display Controller na Ito?
Paano Pinapabuti ng Suporta ng OEM at ODM ang Display Integration?
Paano Dapat Piliin ng Mga Inhinyero ang Tamang Display Controller?
Bakit Kailangan ng Mga Pang-industriya na Display ng Maramihang Mga Interface ng Video?
Ang mga proyektong pang-industriya na display ay bihirang sumusunod sa isang solong arkitektura ng hardware. Ang isang makina ay maaaring gumamit ng isang pang-industriyang computer na may DisplayPort, ang isa ay maaaring umasa sa HDMI, habang ang mas lumang kagamitan ay maaari pa ring gumamit ng VGA. Sa gilid ng display, maaaring gumamit ang LCD module ng LVDS o eDP depende sa henerasyon, resolution, laki, at disenyo nito.
Lumilikha ito ng isang karaniwang hamon sa engineering: ang pinagmulan ng video at LCD panel ay hindi kinakailangang gumamit ng parehong pamantayan ng interface. Kung walang nababaluktot na controller, maaaring kailanganin ng mga inhinyero ang iba't ibang conversion board para sa iba't ibang proyekto.
Maaaring gawing simple ng multi-input display controller ang arkitektura na ito sa pamamagitan ng pagsuporta sa:
- HDMI video source para sa mga karaniwang digital host system.
- DisplayPort para sa mga modernong pang-industriya na computer at naka-embed na platform.
- VGA para sa mga legacy na computer at pag-upgrade ng kagamitan.
- USB Type-C na may DP Alt Mode para sa mga compatible na compact computing platform.
- Mga LVDS na output para sa mga katugmang pang-industriya na TFT LCD panel.
- mga output ng eDP para sa mga mas bagong arkitektura ng LCD na may mataas na pagganap.
Para sa mga proyekto ng OEM, ang kakayahang umangkop na ito ay makakatulong na mabawasan ang pangangailangang muling idisenyo ang display electronics sa tuwing nagbabago ang host platform.
Paano Ikinonekta ng Controller Board ang Iba't ibang Display Interface?
Ang pangunahing tungkulin ng LCD driver o AD board ay tumanggap ng impormasyon ng video mula sa isang host device, magproseso ng signal, at maghatid ng angkop na display signal sa napiling LCD panel. Ang interface ng host-side at interface ng panel-side ay hindi kailangang magkapareho.
Sa configuration na ito, gumagana ang HDMI, DP, VGA, at Type-C bilang mga opsyon sa pag-input ng video. Pinoproseso ng controller ang mga signal na ito at nagbibigay ng LVDS o eDP output ayon sa nakakonektang panel architecture.
Sinusuportahan ng board ang dual-channel na 8-bit LVDS at ilang mga configuration ng eDP, kabilang ang 20-pin, 30-pin, at 40-pin na mga opsyon sa FPC. Ginagawa nitong mahalagang bahagi ng integration ng system ang compatibility ng panel. Dapat i-verify ng mga inhinyero ang modelo ng LCD, resolution, uri ng interface, kahulugan ng pin, boltahe ng panel, mga kinakailangan sa backlight, at configuration ng firmware bago ang produksyon.
Halimbawa, ang isang system integrator na nag-a-upgrade ng mas lumang VGA-based na pang-industriyang makina ay maaaring potensyal na mapanatili ang kasalukuyang LCD architecture habang gumagamit ng controller na tumatanggap ng VGA input. Sa kabaligtaran, ang isang bagong naka-embed na system ay maaaring gumamit ng HDMI, DP, o katugmang Type-C input habang nagmamaneho ng isang eDP panel.
Ano ang Mga Pangunahing Tampok ng Interface AD Board?
1. Maramihang Mga Pagpipilian sa Pag-input ng Video
Pinagsasama ng board ang mga input ng video na HDMI, DisplayPort, VGA, at USB Type-C. Ang multi-interface na arkitektura na ito ay nagbibigay sa mga developer ng kagamitan ng higit na kalayaan kapag pumipili ng mga pang-industriyang computer, naka-embed na board, at mga host device.
2. LVDS at eDP Display Compatibility
Ang pagsuporta sa parehong LVDS at eDP ay ginagawang angkop ang controller para sa iba't ibang henerasyon ng teknolohiyang TFT LCD. Kasama sa mga available na configuration ang dual-channel na 8-bit LVDS pati na rin ang 20-pin, 30-pin, at 40-pin na mga interface ng eDP.
3. Flexible na Power Configuration
Sinusuportahan ng controller ang mga opsyon sa boltahe ng panel na 3.3V, 5V, at 12V. Kasama sa mga opsyon sa output ng backlight ang 5V, 12V, at 24V. Ang kakayahang umangkop na ito ay kapaki-pakinabang kapag isinasama ang mga module ng LCD na may iba't ibang mga kinakailangan sa kuryente.
4. Industrial Operating Capability
Ang tinukoy na hanay ng temperatura ng pagpapatakbo ay -20°C hanggang 80°C. Ang disenyo ay nagsasama rin ng mga bahaging pang-industriya, mababang-ripple na disenyo ng kapangyarihan, at pinahusay na proteksyon ng ESD para sa hinihingi na mga kapaligiran ng kagamitan.
5. Pagproseso ng Imahe at Pagpapalawak ng Mga Pag-andar
Tinutukoy ng impormasyon ng produkto ang onboard DDR memory, pagproseso ng FRC, at 180° na pag-ikot ng imahe. Ang mga function na ito ay maaaring maging mahalaga sa mga naka-embed na display kung saan ang oryentasyon ng imahe at pagpoproseso ng display ay kailangang iakma sa pisikal na pag-install.
Ano ang Pangunahing Teknikal na Pagtutukoy?
Ang sumusunod na talahanayan ay nagbubuod sa mga pangunahing pagtutukoy na magagamit para sa multi-interface na display controller na ito:
| item | Pagtutukoy |
|---|---|
| Input ng Video | HDMI, DisplayPort (DP), VGA, Type-C |
| Display Output | LVDS at eDP |
| Interface ng eDP | 20-pin / 30-pin / 40-pin FPC |
| LVDS Output | Dual-channel na 8-bit na LVDS |
| Boltahe ng Panel | 3.3V / 5V / 12V |
| Output ng Backlight | 5V / 12V / 24V |
| Audio Amplifier | 3W × 2 |
| Boltahe ng Input | 8V–28V |
| Operating Temperatura | -20°C hanggang 80°C |
Dahil ang mga LCD panel ay maaaring magkaroon ng iba't ibang mga kahulugan ng pin kahit na ginagamit nila ang parehong pangkalahatang pamantayan ng interface, dapat ituring ng mga inhinyero ang mga detalye bilang panimulang punto para sa pag-verify ng pagiging tugma sa halip na ipagpalagay na ang bawat panel ay direktang mapapalitan.
Saan Magagamit ang Display Controller na Ito?
Ang kumbinasyon ng maraming input ng video at mga output ng LVDS/eDP ay ginagawang angkop ang ganitong uri ng controller para sa malawak na hanay ng mga pang-industriya at naka-embed na application ng display.
Mga Pang-industriyang HMI Terminal
Ang mga interface ng tao-machine ay madalas na kailangang gumana nang tuluy-tuloy habang ikinokonekta ang mga pang-industriyang computer sa mga TFT LCD display. Ang mga opsyon sa pag-input ng flexible na video ay nagpapasimple sa pagpili ng platform ng hardware at pag-upgrade ng kagamitan.
Mga Interface ng CNC Machine
Ang mga CNC system ay maaaring gumamit ng iba't ibang henerasyon ng computing hardware. Makakatulong ang isang multi-interface controller na ikonekta ang legacy o modernong mga pinagmumulan ng video na may angkop na mga panel ng LCD.
Mga Display ng Medical Equipment
Ang mga medikal na diagnostic at kagamitan sa laboratoryo ay maaaring mangailangan ng matatag na pagpapatakbo ng display at maingat na tumugma sa mga pagsasaayos ng LCD. Ang pagsubok sa compatibility ng panel at mga naka-customize na parameter ng display ay maaaring maging mahalaga sa panahon ng pagsasama.
Machine Vision System
Ang machine vision equipment ay karaniwang pinagsasama ang mga pang-industriyang computer, camera, processing unit, at operator display. Ang mga flexible na interface ng video ay nagbibigay-daan sa display subsystem na tumanggap ng iba't ibang mga configuration ng host.
Mga Open-Frame Monitor at Kiosk
Ang mga self-service na terminal, kiosk, at open-frame na monitor ay maaaring gumamit ng iba't ibang laki ng LCD at host platform. Makakatulong ang isang nako-configure na controller sa mga manufacturer na i-standardize ang bahagi ng kanilang display architecture sa mga variant ng produkto.
Paano Pinapabuti ng Suporta ng OEM at ODM ang Display Integration?
Ang pagpili ng LCD driver board ay hindi lamang tungkol sa uri ng connector. Ang matagumpay na pagsasama ay nakasalalay sa pagtutugma ng controller sa eksaktong LCD panel at arkitektura ng system.
Para sa mga proyekto ng OEM at ODM, maaaring kabilang sa suporta sa engineering ang:
- Pag-verify ng compatibility ng LCD panel.
- Pag-optimize at pagsasaayos ng firmware.
- Pagbabago ng EDID.
- Pag-tune ng parameter ng backlight.
- Custom na LVDS at eDP na disenyo ng cable.
- Pagpi-print ng logo ng PCB para sa customized na kagamitan.
- Pagtutugma ng boltahe ng panel at backlight na kinakailangan.
Ang mga serbisyong ito ay maaaring maging lalong mahalaga kapag ang isang customer ay nangangailangan ng isang naka-customize na display assembly sa halip na isang generic na controller board. Sa halip na ituring ang LCD, driver board, cable, at backlight bilang mga independiyenteng bahagi, ang kumpletong sistema ng pagpapakita ay maaaring suriin bilang isang pinagsamang solusyon.
Para sa isang customized na proyekto, dapat ihanda ng mga mamimili ang LCD model number, kinakailangang video input, input power, backlight na kinakailangan, tinantyang taunang dami, at anumang firmware o OEM na kinakailangan bago ang teknikal na pagsusuri.
Paano Dapat Piliin ng Mga Inhinyero ang Tamang Display Controller?
Bago bumili ng controller board, dapat i-verify ng mga inhinyero ang ilang teknikal na parameter sa halip na pumili ng board ayon lang sa panlabas na hitsura ng connector.
- Kumpirmahin ang LCD interface.Tukuyin kung ang panel ay gumagamit ng LVDS o eDP at tukuyin ang eksaktong connector at pin configuration.
- Suriin ang boltahe ng panel.I-verify kung ang LCD ay nangangailangan ng 3.3V, 5V, o 12V.
- I-verify ang backlight.Kumpirmahin ang kinakailangang boltahe ng backlight, paganahin ang signal, at mga kinakailangan sa PWM.
- Suriin ang pinagmulan ng video.Tukuyin kung gumagamit ang host ng HDMI, DP, VGA, o katugmang Type-C DP Alt Mode.
- Kumpirmahin ang resolution at timing.Ang firmware ng controller ay dapat na tugma sa mga parameter ng display ng target na panel.
- Suriin ang operating environment.Dapat isaalang-alang ang temperatura, ESD, katatagan ng kuryente, at patuloy na pagpapatakbo para sa mga kagamitang pang-industriya.
- Talakayin ang mga kinakailangan sa pagpapasadya.Para sa OEM production, cable configuration, firmware, PCB marking, at panel matching ay dapat kumpirmahin bago ang mass production.
Nakakatulong ang checklist na ito na bawasan ang mga problema sa compatibility sa panahon ng prototype testing at production deployment.
Mga Madalas Itanong
Q1: Sinusuportahan ba ng board ang parehong LVDS at eDP LCD panel?
Oo. Ang controller ay idinisenyo upang suportahan ang parehong LVDS at eDP TFT LCD panel. Kasama sa mga available na configuration ang dual-channel na 8-bit na LVDS at mga opsyon sa eDP na may 20-pin, 30-pin, at 40-pin na FPC na mga interface.
Q2: Aling mga video input ang sinusuportahan?
Sinusuportahan ng board ang HDMI, DisplayPort, VGA, at USB Type-C na video input. Ang pagpapatakbo ng Type-C na video ay nakasalalay sa host device na sumusuporta sa naaangkop na pagpapagana ng DisplayPort Alt Mode.
Q3: Anong mga boltahe ng panel ang magagamit?
Ang tinukoy na mga opsyon sa boltahe ng panel ay 3.3V, 5V, at 12V. Ang naaangkop na setting ay dapat piliin ayon sa target na detalye ng panel ng LCD.
Q4: Maaari bang ipasadya ang controller para sa isang proyekto ng OEM?
Oo. Maaaring kabilang sa suporta sa pagpapasadya ang pag-verify ng pagiging tugma sa LCD, pag-optimize ng firmware, pagbabago ng EDID, pag-tune ng parameter ng backlight, mga naka-customize na LVDS/eDP cable, at pag-print ng logo ng PCB.
Q5: Anong impormasyon ang dapat ibigay bago humiling ng quotation?
Inirerekomenda na ibigay ang modelo ng LCD panel, nais na input ng video, boltahe ng input, mga kinakailangan sa backlight, inaasahang taunang dami, at anumang kinakailangan sa pag-customize ng OEM o firmware. Ang mga detalyeng ito ay nagbibigay-daan sa engineering team na suriin ang pagiging tugma nang mas tumpak.
Pangwakas na Takeaway
Maaaring gawing simple ng isang flexible na multi-interface display controller ang koneksyon sa pagitan ng moderno at legacy na mga pinagmumulan ng video at iba't ibang henerasyon ng mga pang-industriyang TFT LCD panel. Gamit ang HDMI, DisplayPort, VGA, at Type-C na mga input na pinagsama sa mga LVDS at eDP output, ang solusyon ay maaaring suportahan ang isang malawak na hanay ng pang-industriya na HMI, CNC, medikal, kiosk, transportasyon, at naka-embed na mga application ng display. Ang nako-configure na kapangyarihan ng panel, mga opsyon sa backlight, saklaw ng pang-industriya na temperatura, at mga serbisyo sa engineering ng OEM/ODM ay higit pang sumusuporta sa mga naka-customize na proyekto sa pagpapakita.
Kung gumagawa ka ng pang-industriyang display, nag-a-upgrade ng kasalukuyang LCD system, o naghahanap ng maaasahang solusyon sa controller para sa produksyon ng OEM, ibigay ang iyong LCD model at mga kinakailangan sa interface sa SKY-TDM.Makipag-ugnayan sa aminkasama ng iyong mga detalye ng panel, mga kinakailangan sa aplikasyon, at inaasahang dami upang talakayin ang pagiging tugma, mga opsyon sa pagpapasadya, at isang angkop na solusyon sa display controller para sa iyong proyekto.
