Ang mga modernong kagamitang pang-industriya ay lubos na umaasa sa mga sistema ng pagpapakita na may mataas na pagganap upang magbigay sa mga operator ng malinaw, matatag, at real-time na impormasyon. Gayunpaman, ang iba't ibang mga panel ng LCD ay madalas na gumagamit ng iba't ibang mga interface ng komunikasyon, na lumilikha ng mga hamon sa pagiging tugma sa panahon ng mga pag-upgrade ng kagamitan, pagsasama ng system, at mga proyekto sa pagpapalit ng display. AnLVDS sa TTL Signal Conversion Boarday nagbibigay ng isang epektibong solusyon sa pamamagitan ng pag-convert ng mga LVDS signal sa TTL/RGB output signal, na nagpapahintulot sa mga inhinyero na ikonekta ang mga advanced na control system sa mga kasalukuyang TTL-based na TFT LCD panel.
Ipinapaliwanag ng artikulong ito kung paano gumagana ang isang LVDS to TTL Signal Conversion Board, kung bakit ito mahalaga para sa mga pang-industriya na aplikasyon, kung anong mga hamon ang nalulutas nito, at kung paano makakapili ang mga manufacturer ng maaasahang solusyon sa conversion. Sa propesyonal na karanasan sa pagpapakita ng industriya, ang SKY-TDM ay nagbibigay ng mga customized na conversion board na idinisenyo para sa stable na operasyon, mahabang buhay ng serbisyo, at flexible na pagsasama.
| Seksyon | Pangunahing Paksa | Layunin |
|---|---|---|
| Mga Pangunahing Kaalaman sa Display Interface | Pag-unawa sa mga teknolohiya ng LVDS at TTL | Tulungan ang mga inhinyero na matukoy ang mga kinakailangan sa pagiging tugma |
| Teknolohiya ng Conversion | Pagproseso ng signal at mga paraan ng paghahatid | Ipaliwanag kung paano pinapabuti ng conversion ang koneksyon ng system |
| Mga Benepisyo sa Industriya | Pagiging maaasahan, kakayahang umangkop, at pagbabawas ng gastos | Lutasin ang mga praktikal na hamon sa engineering |
| Gabay sa Pagpili | Mahalagang teknikal na mga kadahilanan | Suportahan ang mas mahusay na mga desisyon sa pagbili |
Sa mga sistema ng pagpapakita ng industriya, ang pagiging tugma ng komunikasyon sa pagitan ng pangunahing controller at LCD panel ay isa sa pinakamahalagang salik na nakakaapekto sa pagganap ng produkto. Ang iba't ibang henerasyon ng teknolohiya sa pagpapakita ay maaaring gumamit ng iba't ibang pamantayan ng signal. Maraming mga modernong pang-industriya na computer at naka-embed na controller ang nagbibigay ng mga LVDS na output, habang ang ilang kasalukuyang TFT LCD panel ay nangangailangan pa rin ng mga TTL/RGB input.
Ang LVDS (Low Voltage Differential Signaling) ay malawakang ginagamit sa mga pang-industriyang display dahil nagbibigay ito ng mataas na bilis ng paghahatid ng data na may pinababang electromagnetic interference. Nagpapadala ito ng data ng imahe sa pamamagitan ng mga differential signal, ginagawa itong angkop para sa mga application na nangangailangan ng matatag na operasyon sa mahabang panahon.
Ang mga interface ng display ng TTL (Transistor-Transistor Logic) ay gumagamit ng parallel na pagpapadala ng data ng RGB. Bagama't mas luma ang teknolohiya ng TTL kumpara sa LVDS, maraming pang-industriya na LCD module ang patuloy na gumagamit ng mga interface ng TTL dahil sa kanilang simpleng istraktura at pagiging tugma sa mga partikular na controller ng display.
Ang pagkakaiba sa pagitan ng dalawang teknolohiya ng interface na ito ay lumilikha ng isang karaniwang problema sa engineering: kung paano ikonekta ang isang LVDS signal source na may TTL LCD panel nang hindi muling idisenyo ang kumpletong display system. Dito nagiging mahalagang bahagi ang isang LVDS hanggang TTL Signal Conversion Board.

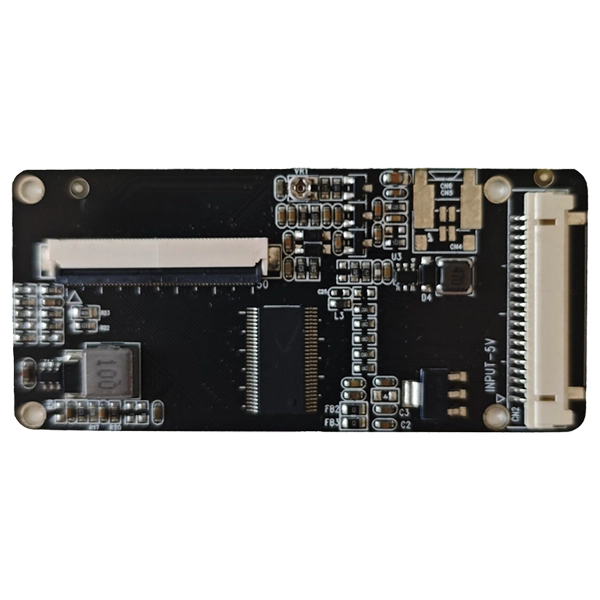

Gumagana ang isang LVDS to TTL Signal Conversion Board bilang isang intermediate interface device sa pagitan ng isang LVDS output source at isang TTL input display panel. Tumatanggap ang board ng mga high-speed differential LVDS signal, pinoproseso ang data sa pamamagitan ng internal conversion circuit, at naglalabas ng mga parallel na TTL/RGB signal na tugma sa LCD panel.
Karaniwang kasama sa proseso ng conversion ang ilang mahahalagang yugto:
| Yugto ng Pagproseso | Function |
|---|---|
| LVDS Signal Reception | Tumatanggap ng differential image signal mula sa host controller o pang-industriya na computer. |
| Signal Decoding | Kino-convert ang LVDS serialized data sa parallel RGB display data. |
| Pagsasaayos ng Oras | Tumutugma sa mga kinakailangan sa oras ng LCD kabilang ang orasan, pag-synchronize, at mga signal ng data. |
| TTL Output Transmission | Nagpapadala ng mga na-convert na RGB signal sa TTL-compatible na TFT LCD panel. |
Ang isang maayos na idinisenyong conversion board ay dapat mapanatili ang integridad ng signal sa buong proseso. Ang hindi magandang disenyo ng conversion ay maaaring magdulot ng mga problema gaya ng pagkutitap ng imahe, maling kulay, hindi matatag na output ng display, o kumpletong pagkabigo ng komunikasyon.
Bumubuo ang SKY-TDM ng mga pang-industriyang display solution kabilang ang LVDS to TTL Signal Conversion Boards na tumutuon sa stable transmission, optimized circuit design, at compatibility sa iba't ibang TFT LCD application.
Maraming mga tagagawa ng kagamitan ang nahaharap sa mga kahirapan kapag nag-a-upgrade ng mga umiiral na produkto o pinapalitan ang mga hindi na ipinagpatuloy na LCD module. Ang ganap na muling pagdidisenyo ng sistema ng hardware ay maaaring mangailangan ng makabuluhang mapagkukunan ng engineering at pagtaas ng mga gastos sa pagpapaunlad.
Ang isang LVDS sa TTL Signal Conversion Board ay tumutulong sa paglutas ng mga karaniwang problemang ito:
Para sa mga OEM manufacturer, medical equipment producer, automation company, at embedded system developers, ang interface conversion technology ay nagbibigay ng praktikal na paraan upang palawigin ang mga cycle ng buhay ng produkto habang pinapanatili ang maaasahang performance ng display.
| Tampok | Benepisyo sa Engineering |
|---|---|
| Pang-industriya na Disenyo ng PCB | Nagpapabuti ng tibay at katatagan para sa pangmatagalang operasyon. |
| Mataas na Integridad ng Signal | Binabawasan ang pagbaluktot ng imahe at mga error sa paghahatid. |
| Pag-optimize ng EMC | Pinaliit ang electromagnetic interference sa mga pang-industriyang kapaligiran. |
| Suporta sa Flexible na Interface | Sinusuportahan ang iba't ibang mga kinakailangan sa panel ng LCD. |
| Custom Development Capability | Nagbibigay-daan sa pagsasaayos ng mga konektor, firmware, at mga de-koryenteng parameter. |
Ang mga pang-industriyang kapaligiran ay kadalasang nangangailangan ng mga bahagi ng display upang patuloy na gumana sa ilalim ng mga pagbabago sa temperatura, ingay ng kuryente, at mekanikal na panginginig ng boses. Samakatuwid, ang mga conversion board ay dapat na idinisenyo lampas sa mga pangunahing kinakailangan ng consumer.
Nakatuon ang SKY-TDM sa mga pang-industriyang-grade na solusyon sa display na may mga opsyon sa pag-customize para sa iba't ibang LCD interface, resolution, connector configuration, at mga kinakailangan sa application.
Ang pangangailangan para sa maaasahang mga solusyon sa komunikasyon sa display ay patuloy na lumalaki sa iba't ibang industriya. Habang ina-upgrade ng mga tagagawa ng kagamitan ang kanilang mga produkto, lalong nagiging mahalaga ang pangangailangang ikonekta ang mga modernong controller sa mga kasalukuyang LCD module. Ang isang LVDS to TTL Signal Conversion Board ay nagbibigay ng flexibility na kinakailangan para sa maraming pang-industriyang display application.
Ang mga sumusunod na industriya ay karaniwang nakikinabang sa teknolohiyang ito:
| Patlang ng Application | Mga Kinakailangan sa Pagpapakita | Tungkulin ng LVDS sa TTL Conversion Board |
|---|---|---|
| Industrial Automation Equipment | Matatag na output ng display, mahabang oras ng pagtatrabaho, mataas na pagiging maaasahan | Ikinokonekta ang mga pang-industriyang controller sa mga display ng operator na nakabatay sa TTL |
| Kagamitang Medikal | Malinaw na kalidad ng larawan at pare-parehong pagganap | Sinusuportahan ang mga pag-upgrade sa display nang hindi binabago ang kumpletong disenyo ng system |
| Sistema ng Transportasyon | Paglaban sa panginginig ng boses at panghihimasok sa kapaligiran | Pinapanatili ang maaasahang komunikasyon sa pagitan ng mga control unit at mga screen |
| Mga Naka-embed na Sistema | Compact na disenyo at flexible na pagsasama | Nagbibigay ng pagiging tugma ng interface sa pagitan ng iba't ibang mga platform ng hardware |
| Mga Self-Service Terminal | Patuloy na operasyon at user-friendly na mga interface | Nagbibigay-daan sa mahusay na pagpapalit at pagpapanatili ng display |
Para sa mga tagagawa ng kagamitan, ang pagpapalit ng display ay hindi palaging kasing simple ng pagpili ng bagong LCD panel. Ang iba't ibang panel ay maaaring may iba't ibang format ng signal, mga kahulugan ng pin, mga parameter ng timing, at mga kinakailangan sa boltahe. Ang isang conversion board ay nagsisilbing tulay sa pagitan ng iba't ibang teknolohiya, na tumutulong sa mga inhinyero na maiwasan ang hindi kinakailangang muling pagdidisenyo ng trabaho.
Sa mga proyektong pang-industriya automation, halimbawa, ang isang controller ay maaaring magbigay na ng LVDS output habang ang napiling TFT display ay nangangailangan ng TTL input. Sa halip na baguhin ang controller hardware, maaaring isama ng mga inhinyero ang isang LVDS sa TTL Signal Conversion Board upang mabilis at mahusay na makamit ang compatibility.
Ang pagpili ng tamang conversion board ay nangangailangan ng maingat na pagsusuri ng mga teknikal na detalye. Ang angkop na solusyon ay hindi lamang dapat mag-convert ng mga signal ngunit tiyakin din ang pangmatagalang pagiging maaasahan at pagiging tugma sa buong display system.
Ang mga sumusunod na kadahilanan ay dapat isaalang-alang bago bumili:
| Salik sa Pagpili | Mahahalagang Pagsasaalang-alang |
|---|---|
| Compatibility ng LCD Panel | Kumpirmahin ang sinusuportahang LCD model, resolution, uri ng interface, at format ng signal. |
| Uri ng Signal ng Input | Suriin ang configuration ng channel ng LVDS, antas ng boltahe, at mga kinakailangan sa paghahatid. |
| Output Interface | Tiyakin na ang TTL/RGB na output ay tumutugma sa LCD panel connector definition. |
| Mga Kinakailangan sa Power | I-verify ang operating boltahe at mga detalye ng paggamit ng kuryente. |
| Mga Kondisyon sa Kapaligiran | Isaalang-alang ang hanay ng temperatura, paglaban sa vibration, at kapaligiran ng aplikasyon. |
| Suporta sa Pag-customize | Pumili ng mga supplier na may kakayahang umangkop sa mga parameter ng hardware at software. |
Ang isang karaniwang pagkakamali sa panahon ng pagsasama ng system ay ang pagpili ng isang conversion board batay lamang sa hitsura ng connector. Dalawang display ay maaaring gumamit ng magkatulad na mga konektor ngunit may ganap na magkaibang mga katangian ng kuryente. Ang maling pagtutugma ay maaaring humantong sa hindi matatag na mga larawan, abnormal na kulay, o pinsala sa hardware.
Ang mga propesyonal na supplier tulad ng SKY-TDM ay nagbibigay ng teknikal na suporta upang matulungan ang mga customer na matukoy ang mga angkop na solusyon sa conversion ayon sa kanilang mga detalye ng display at mga kinakailangan sa proyekto.
Kapag nagdidisenyo o nag-a-upgrade ng isang display system, maaaring isaalang-alang ng mga inhinyero kung direktang ikonekta ang controller sa isang katugmang LCD panel o gagamit ng solusyon sa conversion ng signal. Ang pag-unawa sa mga pagkakaiba ay nakakatulong sa mga tagagawa na gumawa ng mas mahusay na mga desisyon.
| Item ng Paghahambing | Direktang Koneksyon sa LCD | LVDS sa TTL Signal Conversion Board |
|---|---|---|
| Flexibility ng Hardware | Limitado sa pagtutugma ng mga uri ng interface | Sinusuportahan ang koneksyon sa pagitan ng iba't ibang mga interface |
| Pag-upgrade ng Produkto | Maaaring mangailangan ng pagpapalit ng controller | Nagbibigay-daan sa kasalukuyang hardware na magpatuloy sa paggana |
| Gastos sa Pag-unlad | Mas mataas kapag kailangan ang muling pagdidisenyo | Mas mababa dahil magagamit muli ang mga kasalukuyang sistema |
| Oras ng Engineering | Mas mahabang yugto ng pag-unlad | Mas mabilis na proseso ng pagsasama |
| Saklaw ng Application | Angkop para sa mga bagong sistema ng pagtutugma | Tamang-tama para sa mga upgrade at customized na proyekto |
Para sa mga bagong produkto na may ganap na katugmang mga bahagi, ang direktang koneksyon ay maaaring isang angkop na opsyon. Gayunpaman, para sa mga pag-upgrade ng kagamitan, pagpapalit ng mga proyekto, at pasadyang mga pang-industriya na aplikasyon, ang isang LVDS hanggang TTL Signal Conversion Board ay nag-aalok ng higit na kakayahang umangkop.
Ang teknolohiyang ito ay lalong mahalaga kapag kailangan ng mga tagagawa na mapanatili ang mga umiiral na istruktura ng produkto habang pinapabuti ang pagganap ng display o pinapahaba ang buhay ng serbisyo ng kagamitan.
Ang LVDS to TTL Signal Conversion Board ay isang electronic interface device na nagko-convert ng LVDS display signals sa TTL/RGB signal. Nagbibigay-daan ito sa mga LVDS output controller na makipag-ugnayan sa mga TTL-compatible na LCD panel.
Ang mga kagamitang pang-industriya ay kadalasang gumagamit ng iba't ibang henerasyon ng teknolohiya sa pagpapakita. Nilulutas ng mga conversion board ang mga isyu sa compatibility sa pagitan ng mga controller at LCD panel, binabawasan ang mga kinakailangan sa muling pagdidisenyo at pagpapabuti ng flexibility ng system.
Hindi. Ang iba't ibang mga panel ng LCD ay may iba't ibang mga resolution, mga parameter ng timing, mga kahulugan ng connector, at mga kinakailangan sa kuryente. Ang isang naaangkop na board ng conversion ay dapat tumugma sa partikular na modelo ng display at mga detalye ng system.
Ang maling pagtutugma ay maaaring magresulta sa pagkutitap ng screen, nawawalang mga kulay, abnormal na pagpapakita ng larawan, hindi matatag na operasyon, o posibleng pinsala sa mga konektadong bahagi. Ang wastong teknikal na pag-verify ay mahalaga bago i-install.
Oo. Sinusuportahan ng SKY-TDM ang mga naka-customize na solusyon sa pang-industriyang display ayon sa mga kinakailangan ng customer, kabilang ang configuration ng interface, pagiging tugma sa LCD, at mga pagsasaayos na partikular sa application.
Ang teknolohiyang ito ay malawakang ginagamit sa industriyal na automation, kagamitang medikal, mga sistema ng transportasyon, mga naka-embed na device, mga control panel, at iba pang mga application na nangangailangan ng maaasahang pagsasama ng display.
Ang isang LVDS sa TTL Signal Conversion Board ay gumaganap ng isang mahalagang papel sa paglutas ng mga hamon sa pagiging tugma ng display sa mga modernong sistemang pang-industriya. Sa pamamagitan ng pag-convert ng mga signal ng LVDS sa mga TTL output, binibigyang-daan nito ang mga manufacturer na kumonekta sa iba't ibang henerasyon ng hardware, pasimplehin ang mga upgrade ng produkto, bawasan ang mga gastos sa pag-develop, at pagbutihin ang flexibility ng system.
Para sa mga inhinyero na nagtatrabaho sa pang-industriya na kagamitan, ang pagpili ng tamang solusyon sa conversion ay nangangailangan ng maingat na pagsasaalang-alang sa mga detalye ng LCD, pagiging tugma ng signal, operating environment, at mga kinakailangan sa pag-customize. Ang isang maaasahang board ng conversion ay dapat magbigay ng matatag na paghahatid, malakas na pagkakatugma, at pangmatagalang pagganap.
SKY-TDMdalubhasa sa mga pang-industriyang solusyon sa pagpapakita at nagbibigay ng maaasahang LVDS sa mga produkto ng TTL Signal Conversion Board na idinisenyo para sa iba't ibang mga kinakailangan sa aplikasyon. Sa propesyonal na teknikal na karanasan at naka-customize na mga kakayahan sa suporta, tinutulungan ng SKY-TDM ang mga customer na makamit ang mahusay at matatag na pagsasama ng display.
Kung naghahanap ka ng maaasahang solusyon ng LVDS to TTL Signal Conversion Board para sa iyong proyektong pang-industriya na display, maaaring magbigay ang SKY-TDM ng tulong na propesyonal at mga customized na opsyon. Pakiusapmakipag-ugnayan sa aminngayon upang talakayin ang iyong mga kinakailangan at hanapin ang tamang solusyon sa display conversion para sa iyong aplikasyon.
