Buod ng Artikulo:Habang umuunlad ang mga industriyal na display system, kadalasang nahaharap ang mga inhinyero sa isang praktikal na hamon: pagkonekta ng mga modernong LVDS signal source gamit ang mga TFT LCD panel na umaasa pa rin sa mga interface ng TTL/RGB. AngLVDS sa TTL Signal Conversion Boardmula saSKY-TDMnagbibigay ng praktikal na tulay sa pagitan ng dalawang teknolohiyang ito sa pagpapakita, na tumutulong sa mga tagagawa ng kagamitan na muling gamitin ang mga kasalukuyang LCD panel habang binabawasan ang mga gastos sa muling pagdidisenyo, oras ng pag-develop, at pagiging kumplikado ng pagsasama. Sa industrial-grade na disenyo ng PCB, stable na signal transmission, integrated LED backlight driving, adjustable VCOM, at customization support, ang ganitong uri ng conversion board ay angkop para sa mga pang-industriyang HMI, medikal na kagamitan, embedded system, kagamitan sa transportasyon, at iba pang mga display application.

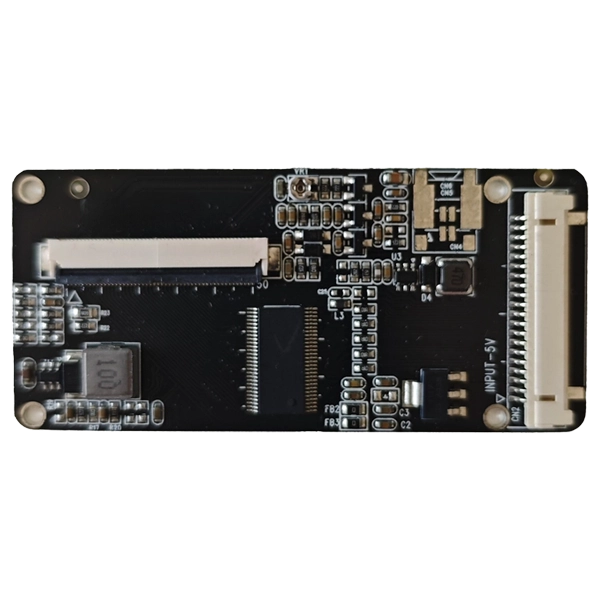

AnLVDS sa TTL Signal Conversion Boarday isang display interface circuit na idinisenyo upang i-convert ang LVDS differential display signal sa TTL/RGB parallel signal na kinakailangan ng mga katugmang TFT LCD panel. Ang function na ito ay nagiging partikular na mahalaga kapag ang isang industriyal na computer, naka-embed na controller, o display source ay nagbibigay ng LVDS output habang ang napiling LCD panel ay gumagamit ng TTL/RGB interface.
Sa halip na palitan ang isang angkop na LCD panel o muling idisenyo ang isang buong control system, maaaring magpakilala ang mga inhinyero ng isang conversion board sa pagitan ng pinagmumulan ng signal at display. Ang diskarte na ito ay maaaring maging lalong mahalaga para sa mga legacy na pag-upgrade ng kagamitan, na-customize na pang-industriya na pagpapakita, at mga proyekto kung saan kailangang manatiling ginagamit ang kasalukuyang imbentaryo ng LCD.
Ang solusyon ng SKY-TDM ay idinisenyo sa paligid ng pagsasama ng pang-industriya na display. Ang karaniwang pagsasaayos ay sumusuporta sa isang8-bit na LVDS inputat a50-pin TTL/RGB LCD output, na may 5V input supply, integrated LED driver, VCOM adjustment, at isang operating temperature range na-20°C hanggang +70°C.
Ang mga interface ng display ay hindi palaging mapapalitan. Gumagamit ang LVDS at TTL/RGB ng iba't ibang paraan ng pagpapadala ng data ng imahe, ibig sabihin, ang direktang koneksyon ay karaniwang hindi posible kapag ang source at LCD panel ay gumagamit ng magkaibang mga arkitektura ng interface.
Lumilikha ito ng ilang hamon para sa mga tagagawa ng kagamitan ng OEM:
Ang isang maayos na engineered na conversion board ay tumutugon sa hindi pagkakatugma ng interface habang pinapanatili ang natitirang bahagi ng arkitektura ng display na medyo hindi nagbabago. Para sa mga manufacturer na nag-a-upgrade ng legacy na kagamitan, makakapagbigay ito ng mas mahusay na landas kaysa sa muling pagdidisenyo ng kumpletong display system.
Ang integridad ng signal ay isa sa pinakamahalagang salik sa conversion ng display. Nakakatulong ang naka-optimize na differential routing na bawasan ang pagbaluktot ng signal at sinusuportahan ang stable na transmission ng imahe sa pagitan ng LVDS source at conversion circuitry.
Ang mga kagamitang pang-industriya ay madalas na gumagana kasama ng mga motor, pagpapalit ng mga power supply, mga aparatong pangkomunikasyon, at iba pang pinagmumulan ng electromagnetic interference. Ang isang maingat na idinisenyong layout ng PCB at arkitektura ng kapangyarihan ay maaaring makatulong na mabawasan ang hindi gustong interference at mapabuti ang pangkalahatang katatagan ng system.
Nagbibigay ang board ng TTL/RGB 50-pin LCD interface para sa mga katugmang TFT panel. Kasama sa interface ang RGB data, synchronization signal, orasan, power-related signal, VCOM, reset, at iba pang display control na koneksyon.
Nakakatulong ang integrated LED backlight driver na gawing simple ang pangkalahatang arkitektura ng display. Sa halip na kumuha ng maraming independiyenteng circuit, maaaring isama ng mga tagagawa ng kagamitan ang conversion at backlight function sa isang mas compact na solusyon sa display.
Ang pagsasaayos ng VCOM ay nagbibigay ng karagdagang kakayahang umangkop kapag tumutugma sa board na may iba't ibang mga panel ng LCD. Maaaring i-fine-tune ng mga inhinyero ang configuration ng display upang makatulong na makamit ang angkop na performance ng imahe para sa napiling panel.
Ang mga proyekto sa pagsasama ng display ay madalas na nangangailangan ng mga naka-customize na connector, mga kahulugan ng pin, mga haba ng cable, mga lokasyon ng pag-mount, mga configuration ng firmware, o mga parameter ng LCD timing. Ang isang tagagawa ng conversion board na may kakayahang umangkop sa mga elementong ito ay maaaring makabuluhang bawasan ang gawain sa pagsasama para sa mga customer ng OEM.
Ang sumusunod na talahanayan ay nagbubuod sa karaniwang configuration ng SKY-TDMLVDS sa TTL Signal Conversion Board. Ang aktwal na mga detalye ay maaaring mag-iba ayon sa napiling LCD panel at customized na mga kinakailangan sa proyekto.
| item | Karaniwang Pagtutukoy |
|---|---|
| Input Interface | LVDS, 8-bit |
| LCD Output Interface | TTL/RGB, 50-pin |
| Boltahe ng Input | 5V |
| Driver ng Backlight | Pinagsamang LED driver |
| Pagsasaayos ng VCOM | Sinusuportahan |
| Operating Temperatura | -20°C hanggang +70°C |
| Custom na Disenyo | Sinusuportahan |
| Karaniwang LVDS Connector | HRS DF14-20 / DF19-20 interface |
| Konektor ng LCD | TTL FFC 50-pin |
Para sa mga proyektong pang-inhinyero, ang detalye ng interface ay dapat palaging suriin sa eksaktong LCD panel datasheet. Ang bilang ng pin lamang ay hindi ginagarantiyahan ang pagiging tugma dahil ang mga kahulugan ng signal, kinakailangan ng boltahe, timing, oryentasyon, at pagtatalaga ng connector ay maaaring magkaiba sa pagitan ng mga panel.
Ang flexibility ng LVDS-to-TTL conversion ay ginagawang kapaki-pakinabang ang teknolohiyang ito sa iba't ibang pang-industriya at naka-embed na mga proyekto sa pagpapakita.
Halimbawa, ang isang tagagawa ng kagamitan ay maaaring may napatunayang 50-pin TTL LCD panel na isinama na sa isang naitatag na makina. Kung ang kapalit na controller ay naglalabas ng LVDS sa halip na TTL/RGB, ang isang conversion board ay maaaring magbigay ng isang interface bridge nang hindi nangangailangan ng manufacturer na palitan ang buong display assembly.
Ang pagpili ng isang conversion board ay dapat magsimula sa LCD panel sa halip na ang nais lamang na uri ng connector. Dapat kolektahin ng mga inhinyero ang kumpletong impormasyon ng interface ng panel bago maglagay ng order.
Suriin kung ang pinagmulan ay nagbibigay ng single-channel o dual-channel na LVDS, ang bit depth, timing ng signal, mga kinakailangan sa boltahe, at configuration ng connector. Ang standard na solusyon ng SKY-TDM ay sumusuporta sa single-channel na 8-bit na LVDS input, habang ang mga customized na disenyo ay maaaring suriin para sa iba't ibang mga kinakailangan.
Ang 50-pin TTL connector ay hindi nangangahulugang ang bawat LCD ay gumagamit ng parehong pinout. Ang RGB data, HSYNC, VSYNC, DE, DCLK, VCOM, power, backlight, at mga control signal ay dapat na maingat na ikumpara sa kahulugan ng conversion board.
Ang LCD resolution, pixel clock, horizontal timing, vertical timing, at mga kinakailangan sa pag-synchronize ay dapat tumugma sa board configuration. Maaaring kailanganin ang mga pagsasaayos ng firmware o hardware para sa iba't ibang modelo ng LCD.
Ang posisyon ng connector, haba ng cable, mga sukat ng PCB, mga mounting hole, at magagamit na espasyo sa pag-install ay dapat isaalang-alang sa yugto ng pagpili. Ang isang compact na customized na PCB ay maaaring gawing simple ang pagsasama sa kagamitan na may restricted internal space.
Para sa mga proyektong pang-industriya, ang paunang sample ay isang bahagi lamang ng desisyon sa pagkuha. Dapat ding suriin ng mga mamimili ang suporta sa engineering, mga kakayahan sa pag-customize, kontrol sa kalidad, pagsubok ng sample, kapasidad ng produksyon, at pangmatagalang availability ng produkto.
Para sa mga pang-industriyang mamimili, ang halaga ng isang conversion board ay higit pa sa pangunahing signal ng conversion. Ipinoposisyon ng SKY-TDM ang solusyon nito bilang bahagi ng isang mas malawak na serbisyo sa pagsasama ng pang-industriya na display, na sumusuporta sa mga proyekto ng OEM at ODM mula sa pagsusuri sa pagiging tugma hanggang sa produksyon.
Kabilang sa mga pangunahing bentahe ang:
Ang one-stop na diskarte na ito ay maaaring maging partikular na kapaki-pakinabang para sa mga manufacturer ng OEM na nangangailangan ng conversion board na tumugma sa isang partikular na LCD sa halip na isang generic na development board. Sa pamamagitan ng pagkumpirma ng LCD model, interface definition, resolution, connector, at mechanical requirements sa simula ng proyekto, maaaring bawasan ng mga engineer ang mga panganib sa compatibility bago ang mass production.
Ang karaniwang solusyon ay idinisenyo para sa mga katugmang TFT LCD panel gamit ang isang 50-pin na TTL/RGB na interface. Ang eksaktong compatibility ay depende sa pin definition ng LCD, timing, resolution, boltahe, at iba pang mga kinakailangan sa kuryente.
Oo. Para sa mga proyekto ng OEM at ODM, maaaring i-customize ang mga uri ng connector, pin assignment, haba ng cable, at interface ayon sa target na LCD at istraktura ng kagamitan.
Oo. Maaaring suriin ang iba't ibang mga resolusyon ng LCD at mga kinakailangan sa oras para sa kaukulang mga pagsasaayos ng hardware o firmware. Dapat ibigay ng mga inhinyero ang eksaktong modelo ng LCD o datasheet para sa pagtatasa ng compatibility.
Oo. Ang board ay idinisenyo para sa pagsasama ng pang-industriya na display at sumusuporta sa hanay ng temperatura ng pagpapatakbo na -20°C hanggang +70°C. Ang layout ng PCB, disenyo ng kapangyarihan, at arkitektura ng signal nito ay na-optimize para sa matatag na operasyon sa mga hinihinging aplikasyon.
Oo. Maaaring magbigay ng mga katugmang cable assemblies, kabilang ang mga LVDS cable, backlight cable, power cable, at customized na harnesses kung kinakailangan.
Sinusuportahan ng karaniwang bersyon ang single-channel na 8-bit na LVDS input. Maaaring suriin ang mga kinakailangan ng dual-channel LVDS para sa customized na board development ayon sa timing ng target na LCD at mga detalye ng interface.
Oo. Mahigpit na inirerekomenda ang sample na pagsusuri para sa mga proyektong pang-industriya. Ang pagsubok sa conversion board gamit ang aktwal na LCD panel at system controller ay maaaring ma-verify ang pagiging tugma ng signal, kalidad ng imahe, timing, pagpapatakbo ng backlight, at mekanikal na pagsasama bago ang paggawa ng volume.
AnLVDS sa TTL Signal Conversion Boarday maaaring maging isang epektibong solusyon kapag ang mga modernong LVDS-based na system ay kailangang gumana sa mga kasalukuyang TTL/RGB TFT LCD panel. Sa pamamagitan ng pagsasama-sama ng stable na conversion ng signal, industrial-oriented na disenyo ng PCB, integrated backlight driving, VCOM adjustment, at mga kakayahan sa pag-customize, makakatulong ito sa mga OEM na pasimplehin ang display integration habang pinapalawak ang usability ng kasalukuyang LCD hardware. Para sa mga proyektong nangangailangan ng mga naka-customize na interface, pagsusuri sa pagiging tugma ng LCD, pagtutugma ng cable, o suporta sa produksyon, ang pagpili ng isang may karanasang pang-industriyang kasosyo sa display ay maaaring gawing mas mahusay ang paglipat mula sa prototype patungo sa mass production. Kung naghahanap ka ng maaasahang tagagawa at supplier ng China para sa isang customizedLVDS sa TTL Signal Conversion Board, makipag-ugnayan sa amingamit ang iyong LCD model, interface definition, resolution, at mga kinakailangan ng system para talakayin ang isang angkop na solusyon sa SKY-TDM engineering team.
