Ito ay isang 2.1-inch circular touch screen na partikular na idinisenyo para sa mga smart home appliances at compact control panel. Maaaring i-customize ng SKY-TDM ang display touch screen ayon sa aktwal na istraktura ng iyong kagamitan at ang mga kinakailangan ng human-machine interaction (HMI).
Ang 2.1 inch circular touch display solution na ito ay may resolution na 480x480 at tinatayang sukat na 56.18 x 59.71 x 2.26 millimeters. Ito ay compact sa istraktura. Gumagamit ito ng ST7701 driver IC at sumusuporta sa RGB interface (na maaaring ipasadya bilang MIPI interface).
Nagbibigay kami ng mga customized na solusyon sa display upang matugunan ang iyong mga pangunahing pangangailangan at tulungan kang maayos na isama ang mga bahagi ng display sa pangkalahatang pang-industriyang disenyo ng iyong kagamitan.
Ang mga round display ay lalong pinapalitan ang mga tradisyonal na square screen sa mga smart home appliances.
Seamless Industrial Design: Ang mga pabilog na display ay nag-aalis ng visual conflict sa pagitan ng isang rectangular screen at ng mga curved, cylindrical form na karaniwan sa mga coffee machine, air purifier, at smart speaker. Sumasama ang screen sa silhouette ng produkto sa halip na masira ito.
Pagpapalit ng Knob: Maraming appliances ang gumagamit pa rin ng mga pisikal na rotary knobs para sa pagpili ng temperatura, bilis, o mode. Maaaring kopyahin ng isang pabilog na touch display ang function ng knob nang digital na may mga dynamic na icon, adjustable sensitivity, at walang mechanical wear, habang nag-aalok ng higit pang impormasyon kaysa sa naka-print na dial.
Mas mahusay na Paggamit ng Compact Space: Sa maliliit na control panel, iniiwasan ng pabilog na layout ang mga nasasayang na sulok na bahagi ng mga rectangular na screen. Ang 480×480 square pixel array ay natural na nagmamapa sa isang bilog na lugar ng panonood, na lubos na gumagamit ng available na rehiyon ng display.
Mas Malakas na Visual Focus: Ang mga pabilog na interface ay iginuhit ang mata ng user sa gitna ng control panel, na mainam para sa mga pangunahing function tulad ng pagsisimula/paghinto, pagsasaayos ng temperatura, o pagpili ng mode sa mga smart coffee machine at mga kagamitan sa kusina.
Consistent Aesthetics Across Product Lines: Maaaring mag-standardize ang mga brand ng appliance sa mga circular display module sa maraming produkto: mga coffee machine, air purifier, washing machine na lumilikha ng pinag-isang wika ng disenyo habang pinapasimple ang pagkuha at imbentaryo.
Touch + Display Integration: Pinagsama sa optical bonding at PCAP touch, ang isang circular display ay nagiging isang selyadong, madaling linisin na front panel, kritikal para sa mga kagamitan sa kusina na nakalantad sa moisture, grasa, at araw-araw na paglilinis.
Para sa mga smart home appliances, kumpara sa tradisyonal na air-gap structures, ang optical Bonding ay naghahatid ng mas pinagsama-samang display effect, na nagbibigay-diin sa premium na pakiramdam ng produkto.
Sa pamamagitan ng walang putol na pag-bonding ng touch panel sa display, ang solusyon na ito ay epektibong pinapaliit ang nakikitang liwanag na pagmuni-muni na dulot ng air gap at pinipigilan ang pagpasok ng moisture sa iba't ibang antas ng halumigmig. Lumilikha ito ng mas malinis na ibabaw sa harap, na ginagawa itong partikular na mainam para sa mga produkto sa bahay na may hinihinging aesthetic na mga kinakailangan.

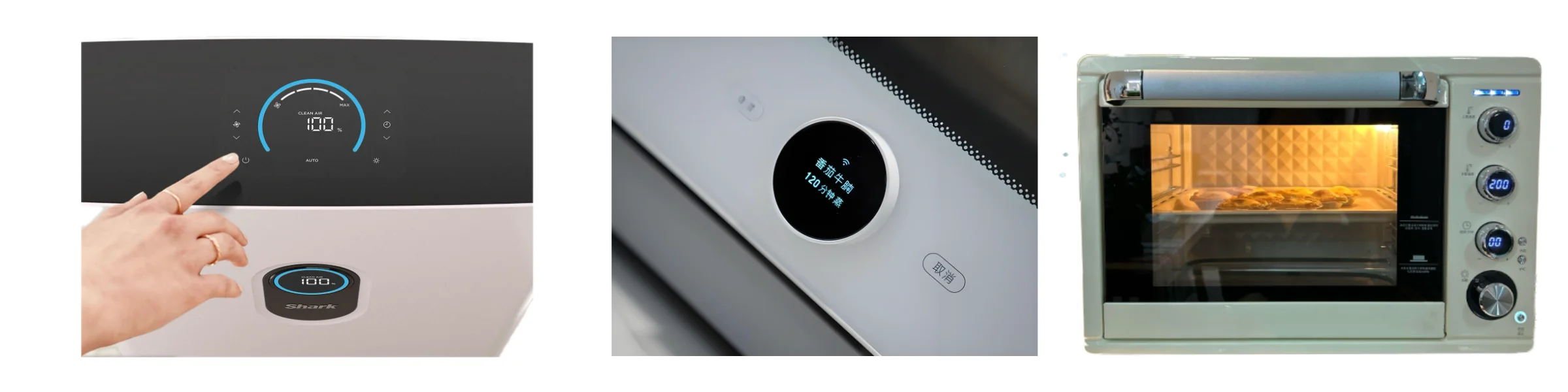

Malawakang magagamit ang teknolohiyang ito sa iba't ibang disenyo ng appliance, gaya ng mga smart coffee machine, air purifier, kitchen appliances, washing machine control panel, at smart oven.
Nagtatampok ng sobrang compact na mechanical footprint na 56.18 × 59.71 × 2.26 mm lamang, ang 2.1 inch circular touch display solution ay ganap na angkop para sa mga application na may mahigpit na panloob na mga hadlang sa espasyo. Ang 480x480 na resolution nito ay naghahatid ng isang parisukat na user interface na walang putol na sumasama sa assembly ng mga compact control panel.
Maaari naming talakayin ang mga naka-customize na solusyon sa aming mga kliyente batay sa sumusunod na daloy ng trabaho:
Sukat ng Display → Touch Panel → Cover Glass → Lamination → Interface Configuration → Mechanical Structure
Maaaring mangailangan ng iba't ibang dimensyon ng screen, aspect ratio, mounting structure, o touch solution ang iba't ibang proyekto sa mga partikular na kaso ng paggamit. Samakatuwid, lubos naming inirerekomenda ang pagsasama ng custom na pag-develop sa maagang yugto ng disenyo ng iyong produkto. Sa pamamagitan ng malalim na komunikasyon tungkol sa iyong mga partikular na pangangailangan, makakapagbigay kami ng higit na naka-customize na mga solusyon.
Ang 2.1 inch circular touch display solution assembly na ito ay sumusuporta sa isang I2C touch interface, na nagbibigay-daan sa touch function na maayos na maisama sa master control system ng customer.
Sa mga tuntunin ng pagganap ng display, ang screen ay nagtatampok ng liwanag na 300 cd/m² at isang 800:1 na contrast ratio. Nag-aalok ito ng malawak na viewing angle na hanggang 80° sa lahat ng direksyon, at nagbibigay ng mga opsyon para sa parehong RGB at MIPI na mga display interface.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | I-RESET | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | I-RESET | NC | SDA | SCK | CS | DCLK | DE | VS | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-RESET | TP-VCC | GND |
Ang mga natatanging katangiang ito ay naglatag ng praktikal na pundasyon para sa mga interactive na interface ng mga compact na appliances sa bahay, na ganap na nakakatugon sa mga pangangailangan ng human-machine interaction (HMI) ng mga user.
Nagtatampok ang bawat device ng customer ng natatanging display interface at natatanging pang-industriyang disenyo. Upang maihatid ang aming magkakaibang customer base, nagbibigay kami ng komprehensibong serbisyo sa pagpapasadya ng OEM at ODM. Maaari naming talakayin ang mga iniangkop na solusyon batay sa iyong mga partikular na kinakailangan, tulad ng mga custom na touch panel, custom na cover glass, iba't ibang opsyon sa interface, customized na FPC cable, logo silk-screen printing, at customized na brightness at optical parameters.

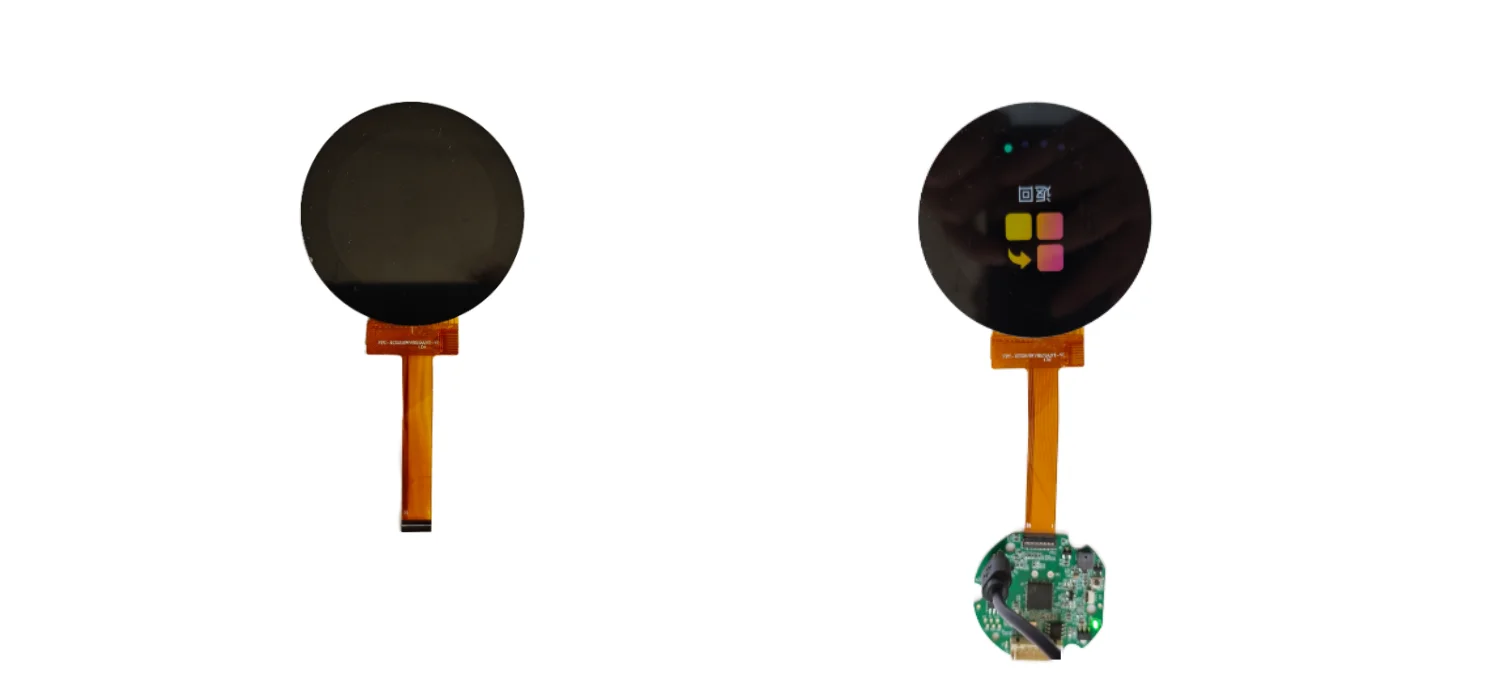

Bilang karagdagan sa aming reference na 2.1 inch circular touch display solution, nag-aalok din kami ng pinagsamang mga serbisyo sa pag-customize ng display driver board, kabilang ang mga opsyon tulad ng serial port boards.
1. Pagkumpirma ng Kinakailangan: Ibahagi ang laki ng iyong display, resolution, touch function, at espasyo sa pag-install.
2. Disenyo ng Solusyon: Iminumungkahi namin ang touch panel, cover glass, at configuration ng interface.
3.Sample Development: Prototype assembly para sa iyong mechanical at electrical validation.
4. Pag-verify ng Disenyo: Pinagsamang pagsusuri ng fit, touch performance, at optical effect.
5.Mass Production: Matatag na supply ng batch na may buong inspeksyon bago ipadala.
Inirerekomenda ang maagang paglahok: maaari naming iakma ang display assembly sa iyong pang-industriyang disenyo sa halip na pilitin ang iyong disenyo sa isang karaniwang module.
Ang aming mga solusyon sa display ay malawak na naaangkop sa iba't ibang mga produkto ng smart home at appliance, kabilang ang:
Mga Smart Coffee Machine: Nagbibigay ang mga touch control ng moderno at interactive na user interface.
Mga Air Purifier: Nagbibigay-daan ang mga compact touch display assemblies para sa mabilis na pagsasaayos ng iba't ibang function.
Mga Smart Kitchen Appliances: Para sa mga produkto gaya ng mga rice cooker, oven, at range hood, nag-aalok kami ng mga touch display na may rotary knob functionality.
Mga Washing Machine at Dryers: Ang mga display ay nagbibigay-daan sa mabilis na pagpili ng mga washing at drying program, habang nagbibigay ng intuitive na view ng operating status.
Para sa lahat ng kategorya ng appliance na binanggit sa itaas, matutugunan namin ang iyong partikular na mga kinakailangan sa detalye.

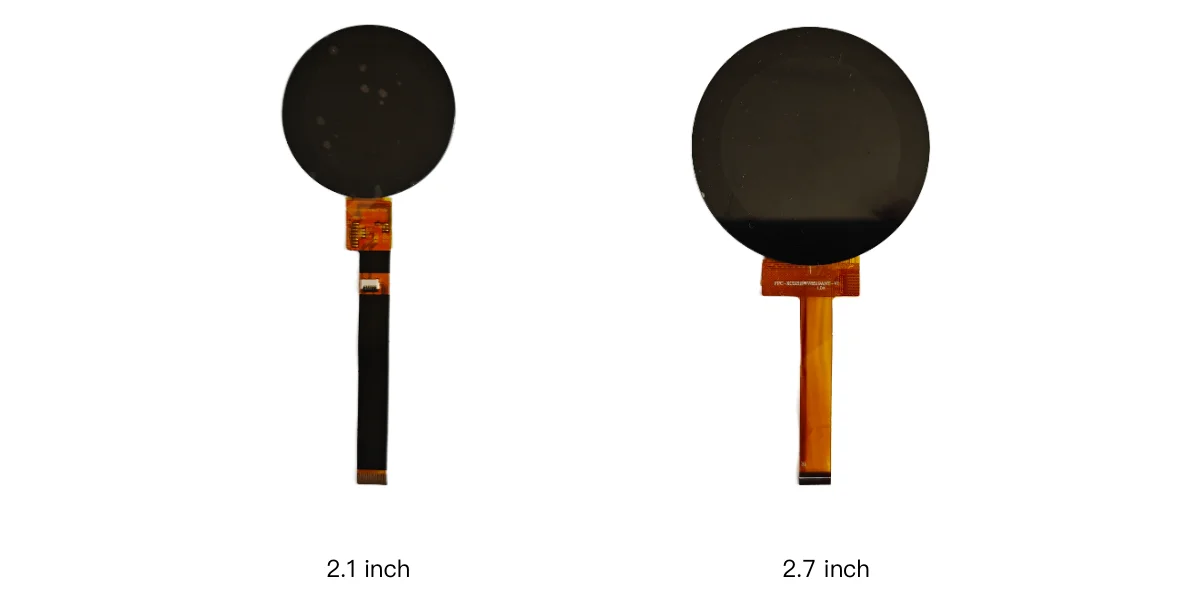

Hindi, nag-aalok kami ng mas malawak na hanay ng mga opsyon. Bilang karagdagan sa 2.1-inch na assembly, nagbibigay din kami ng 1.6-inch, 2.7-inch, 5-inch, at iba pang laki. Ang partikular na pagpipilian ay depende sa iyong mga kinakailangan sa produkto.
Oo. Maaaring ganap na i-customize ang mga touch panel para matugunan ang iyong mga pangangailangan, kabilang ang panlabas na hugis, mga espesyal na pang-ibabaw na treatment para sa cover glass, disenyo ng FPC cable, at higit pa.
Oo. Maaari naming ibigay ang LCD module o ang touch panel nang hiwalay. Sinusuportahan din namin ang isang solusyon kung saan ang takip na salamin lamang ang nakalamina, nang walang touch panel.
Oo. Ang ganitong uri ng compact touch display ay angkop para sa mga application gaya ng mga smart coffee machine, air purifier, kitchen appliances, at iba pang intelligent control terminal, na napapailalim sa panghuling mga kinakailangan sa aplikasyon.
Oo. Maaaring talakayin ng mga customer ang mga customized na kinakailangan sa amin, kabilang ang laki ng display, touch panel, cover glass, full lamination, uri ng interface, at mechanical integration.
Sa isip, mangyaring ibigay ang kinakailangang laki ng screen, resolution, touch function, mga dimensyon ng cover glass, espasyo sa pag-install, mga kinakailangan sa interface, operating environment, at tinantyang dami. Bukod pa rito, ang pagbibigay ng mga guhit ng produkto o 3D housing file ay magiging lubhang kapaki-pakinabang para sa aming mekanikal na pagsusuri.
Kung gumagawa ka ng bagong appliance sa bahay, mas magiging masaya kaming makibahagi sa pinakasimula ng yugto ng disenyo para komprehensibong suriin ang iyong pangkalahatang mga kinakailangan sa produkto.
Maaaring makipagtulungan ang SKY-TDM sa aming mga customer upang masuri ang mga partikular na pangangailangan, kabilang ang laki ng display, touch solution, cover glass, at custom na driver board. Nakakatulong ang collaborative na diskarte na ito na lumikha ng isang walang kamali-mali na tapos na produkto, na iniiwasan ang pangangailangang ikompromiso ang pangkalahatang disenyo para lang ma-accommodate ang isang hindi angkop na karaniwang istraktura.
Mangyaring huwag mag-atubiling makipag-ugnayan sa amin anumang oras upang talakayin ang iyong mga paparating na proyekto.
